Kontaktor, TeSys D, LC1D25B7TQ, 25 A, 3P + 1 NO + 1 NC, 24 V AC

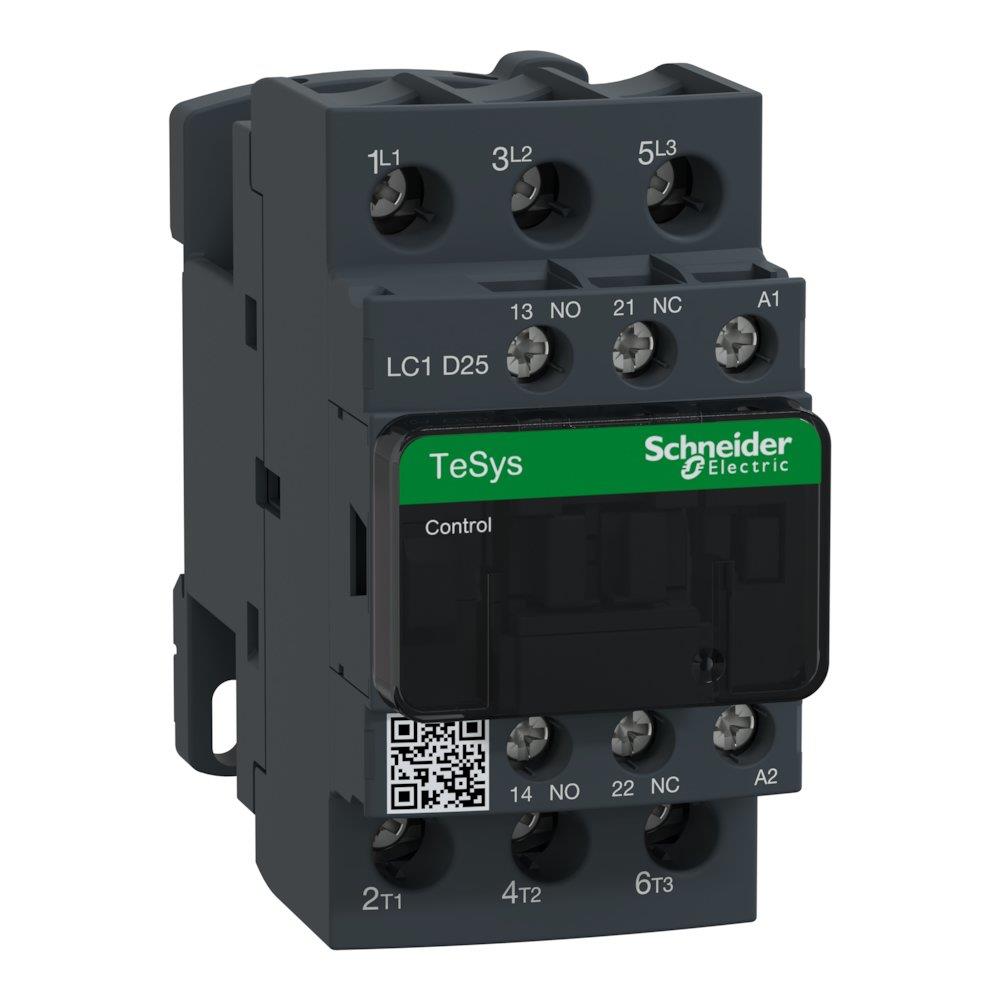

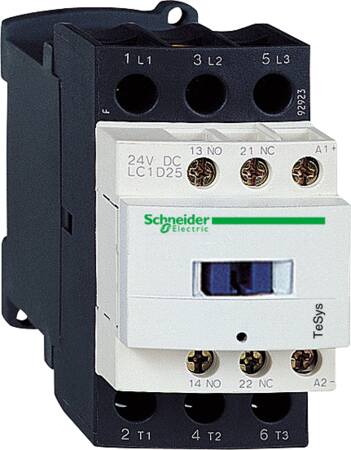

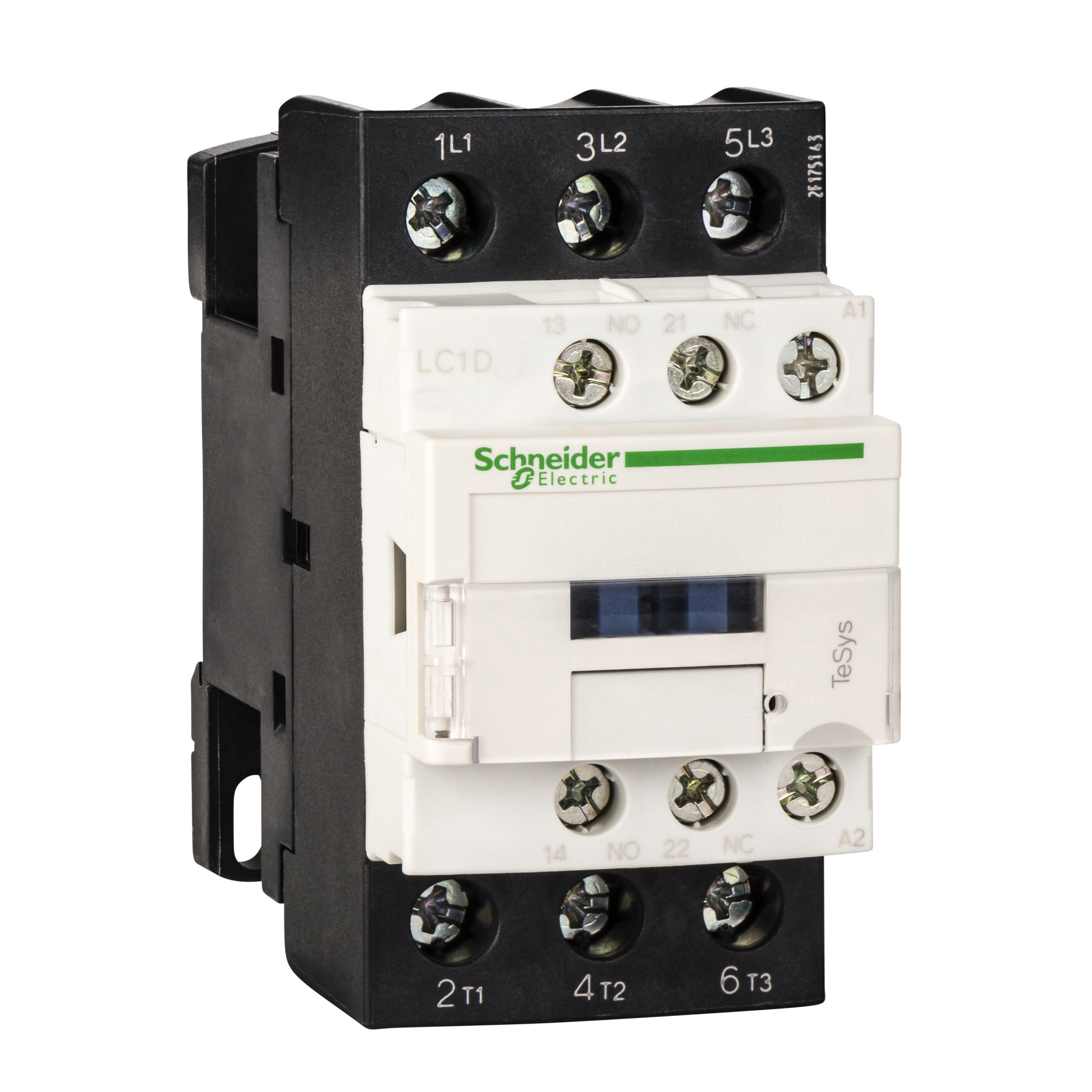

Schneider Electric TeSys D-kontaktor LC1D25B7TQ, sort med grøn front og synlige hoved- og hjælpekontakter.Schneider Electric TeSys D-kontaktor LC1D25B7TQ set forfra med hvid front, blå betjeningsdel og skrueklemmer.Schneider Electric TeSys D-kontaktor LC1D25B7TQ set skråt fra siden med hvid front og sorte terminalblokke.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TeSys D-kontaktor til motorstyring og resistive belastninger. 25 A, 3P, 24 V AC-spole samt 1 NO- og 1 NC-hjælpekontakt. Læs mere…
  • Varenr.:
    7522408947
  • EAN nr.:
    3389110349665
  • Typenr.:
    LC1D25B7TQ
pr. stk. inkl. moms
776,00 kr.

Måske interessant?

Beskrivelse

TeSys D-kontaktor, type LC1D, til motorstyring og resistive belastninger. Kontaktoren har tre sluttende hovedkontakter samt én sluttende og én brydende hjælpekontakt. Styrekredsen er AC, og spolen er beregnet til 24 V AC, 50/60 Hz.

Elektriske data

  • Anvendelseskategorier: AC-1 og AC-3
  • Nominel driftstrøm ved AC-3: 25 A ved 400 V; 25 A ved op til 440 V AC og højst 60 °C
  • Nominel driftstrøm ved AC-1: 40 A ved 400 V; 40 A ved op til 440 V AC og højst 60 °C
  • AC-4 ved 400 V: 12 A og 5,5 kW
  • AC-3-motoreffekt: 11 kW ved 380–400 V, 15 kW ved 500 V, 15 kW ved 660–690 V og 5,5 kW ved 220–230 V. Værdierne gælder ved 50/60 Hz.
  • Hovedkontakter: 3 sluttende (NO) og 0 brydende (NC)
  • Hjælpekontakter: 1 sluttende (NO) og 1 brydende (NC)

Motoreffekt i hp

Angivelserne gælder ved 50/60 Hz. De anførte værdier er gældende efter både CSA og UL:

  • 3-fasede motorer: 5 hp ved 200/208 V, 7,5 hp ved 230–240 V, 15 hp ved 460/480 V og 20 hp ved 575/600 V
  • 1-fasede motorer: 2 hp ved 115 V og 3 hp ved 230–240 V

Tilslutninger

Hovedstrømkredsen har skrueforbindelse. De angivne tilslutningsmuligheder omfatter:

  • Effektkreds, fjederklemmer: 1 kabel på 4 mm², fleksibelt uden endehylse; eller 2 kabler på 4 mm²
  • Effektkreds, ringkabelsko: udvendig diameter 10 mm
  • Effektkreds, skrueterminal 1: 1 kabel på 1–10 mm², fleksibelt med endehylse; 1,5–10 mm², stift uden endehylse; eller 2,5–10 mm², fleksibelt uden endehylse
  • Effektkreds, skrueterminal 2: 1 kabel på 1,5–6 mm², fleksibelt med endehylse; 2,5–10 mm², fleksibelt uden endehylse; eller 2,5–10 mm², stift uden endehylse
  • Styrekreds, fjederklemmer: 1 eller 2 fleksible kabler på 2,5 mm² uden endehylse
  • Styrekreds, ringkabelsko: udvendig diameter 8 mm
  • Styrekreds, skrueterminal 1: 1 kabel på 1–4 mm², fleksibelt med eller uden endehylse, eller stift uden endehylse
  • Styrekreds, skrueterminal 2: 1 kabel på 1–2,5 mm², fleksibelt med endehylse; 1–4 mm², fleksibelt uden endehylse; eller 1–4 mm², stift uden endehylse

Mål og øvrige oplysninger

  • Bredde: 45 mm
  • Højde: 85 mm
  • Dybde: 92 mm
  • Egnet til DIN-skinnemontage: Nej
  • Oprindelsesland: Frankrig (FR)
  • Typebetegnelse: LC1D25B7TQ
  • Produktnummer: 7522408947
  • EAN: 3389110349665

Specifikationer

  • Varenummer:
    7522408947
  • EAN nummer:
    3389110349665
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC1D25B7TQ
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Dybde:
    92.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    85.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    11.0 kW
  • Nominel effekt ved AC-4, 400 V:
    5.5 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    12.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    25.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    40.0 A
  • Poltal:
    3P
  • Spænding:
    24 ACV
  • Spændingstype for betjening:
    AC
  • Strøm:
    25A
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
