Kontaktor AF38Z-30-00-22

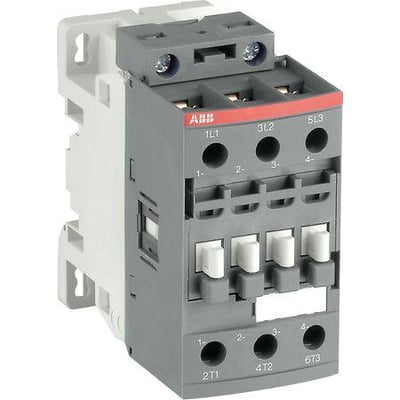

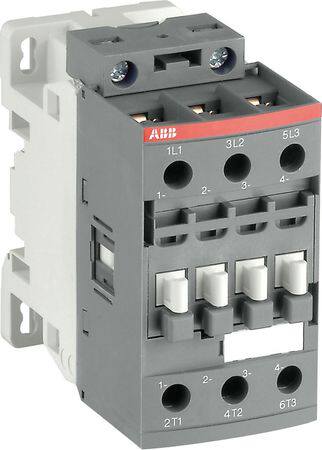

ABB AF38Z-30-00-22 kontaktor med tre sluttende hovedkontakter, set skråt forfra med synlige tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
AFZ-kontaktor med tre sluttende hovedkontakter, 38 A ved AC-3/400 V og spolespænding på 48–130 V AC/DC. Læs mere…
  • Varenr.:
    3471523114722
  • EAN nr.:
    3471523114722
  • Typenr.:
    1SBL296001R2200, AF38Z30002248130V5060HZ
pr. stk. inkl. moms
1.313,00 kr.

Måske interessant?

Beskrivelse

AF38Z-30-00-22 er en kontaktor til kobling af motorer samt let induktive og ikke-induktive belastninger. Den har en elektronisk spolegrænseflade, der understøtter et bredt styrespændingsområde, og kan modstå korte spændingsfald. Indbygget overspændingsbeskyttelse er inkluderet.

Elektriske data

  • Betjeningsspændingstype: AC/DC.
  • Spolespænding: 48–130 V DC samt 48–130 V AC ved 50 og 60 Hz.
  • Driftsspænding: 690 V AC ved 50 og 60 Hz.
  • Tre sluttende hovedkontakter og ingen brydende hovedkontakter.
  • Nominel driftsstrøm ved AC-3, 400 V: 38 A.
  • Nominel driftseffekt ved AC-3, 400 V: 18,5 kW.
  • Nominel driftsstrøm ved AC-1, 400 V: 50 A.
  • Nominel driftseffekt efter NEMA: 18,6425 kW.
  • Ingen sluttende eller brydende hjælpekontakter er angivet.

Funktioner og tilslutning

Hovedstrømkredsen tilsluttes med skrueforbindelse. Kontaktoren er ikke beregnet til DIN-skinnemontage. Integrerede eller eftermonterede NC-hjælpekontakter i AFZ-serien er konstrueret som tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L.

For AFZ-kontaktorer med spolekode -21 er direkte styring via 24 V DC PLC-udgange på 500 mA mulig, og holdeeffekten er 1,7 W. Disse oplysninger gælder -21-varianten.

Mål og identifikation

  • Bredde: 45 mm.
  • Højde: 86 mm.
  • Dybde: 86 mm.
  • Typebetegnelse: AF38Z30002248130V5060HZ.
  • Produktnummer og EAN: 3471523114722.

Andet tilbehør findes til AFZ-sortimentet.

Specifikationer

  • Varenummer:
    3471523114722
  • EAN nummer:
    3471523114722
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL296001R2200, AF38Z30002248130V5060HZ
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    86.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drift effekt NEMA:
    18.6425 kW
  • Nominel drifteffekt AC-3, 400 V:
    18.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    38.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    50.0 A
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    48 - 130 V
  • Spolespænding AC 60HZ:
    48 - 130 V
  • Spolespænding DC:
    48 - 130 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
