Kontaktor AF09Z-30-01-20, 12–20 V DC

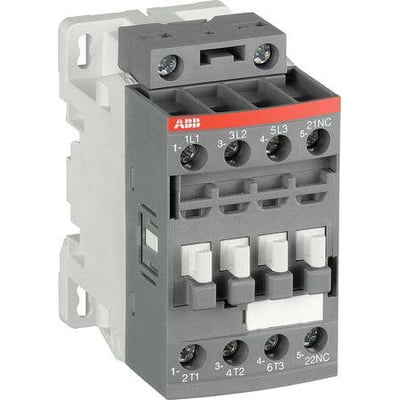

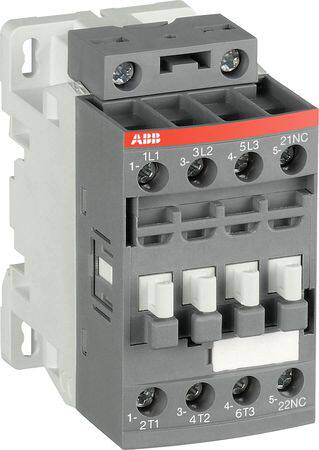

ABB AF09Z-30-01-20 kontaktor med tre hovedkontakter og hjælpekontakter monteret på en skinne, i grå og hvid plast.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
AFZ-kontaktor med 3 sluttende hovedkontakter, 1 brydende hjælpekontakt og 12–20 V DC-spole. AC-3: 9 A og 4 kW ved 400 V. Læs mere…
  • Varenr.:
    3471523113305
  • EAN nr.:
    3471523113305
  • Typenr.:
    AF09Z-30-01-20 12-20VDC
pr. stk. inkl. moms
430,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Kontaktor til motorer og belastninger

AFZ-kontaktorer er beregnet til kobling af motorer samt let induktive og ikke-induktive belastninger. Denne model har en elektronisk spolegrænseflade og en DC-spolespænding på 12–20 V. Spolegrænsefladen understøtter et bredt styrespændingsområde, og kontaktoren kan modstå korte spændingsfald. Den har indbygget overspændingsbeskyttelse.

Elektriske data og tilslutning

  • 3 sluttende hovedkontakter og 0 brydende hovedkontakter
  • 1 brydende hjælpekontakt (NC) og 0 sluttende hjælpekontakter (NO)
  • Nominel driftsstrøm ved AC-3, 400 V: 9 A
  • Nominel driftseffekt ved AC-3, 400 V: 4 kW
  • Nominel driftsstrøm ved AC-1, 400 V: 25 A
  • Nominel driftseffekt efter NEMA: 1,491 kW
  • Driftsspænding: 690 V AC ved 50 Hz og 60 Hz
  • Hovedstrømkreds med skrueforbindelse
  • Ikke egnet til DIN-skinnemontage

Hjælpekontakt og mål

Integrerede eller eftermonterede NC-hjælpekontakter i AFZ-serien er konstrueret som tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L. Kontaktoren måler 45 mm i bredden, 77 mm i dybden og 86 mm i højden.

Oplysninger om AFZ-serien

AFZ-kontaktorer med spolekode -21 kan styres direkte via 24 V DC PLC-udgange på 500 mA og har en holdeeffekt på 1,7 W. Denne model er angivet med spolekode -20 og spolespænding 12–20 V DC. Sortimentet omfatter desuden tilbehør.

Specifikationer

  • Varenummer:
    3471523113305
  • EAN nummer:
    3471523113305
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    AF09Z-30-01-20 12-20VDC
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    77.0 mm
  • Egnet til DIN-skinnemontage:
    False
  • Højde:
    86.0 mm
  • Nominel drift effekt NEMA:
    1.491 kW
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    - V
  • Spolespænding AC 60HZ:
    - V
  • Spolespænding DC:
    12 - 20 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
