- Varenr.:3471523110021
- EAN nr.:3471523110021
- Typenr.:1SBL137001R1210, AF0930101248130V5060HZD
Måske interessant?
Beskrivelse

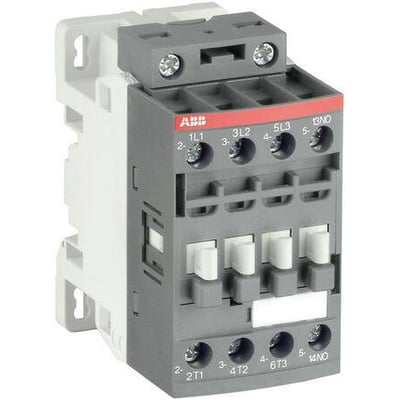

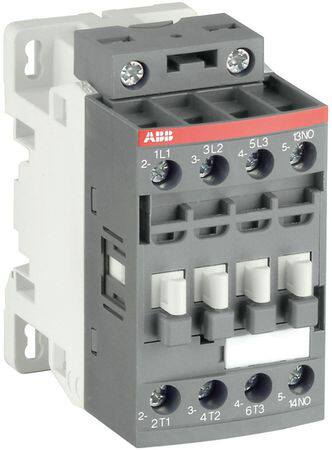

Kontaktor til motor- og belastningskredsløb
AF09-30-10-12 er en 3-polet kontaktor i AF-serien med AC/DC-betjening. Den kan koble strømkredsløb med motorer samt let induktive eller ikke-induktive belastninger. Hovedstrømkredsen tilsluttes med skrueforbindelse.
- 3 sluttende hovedkontakter og ingen brydende hovedkontakter
- 1 sluttende hjælpekontakt og ingen brydende hjælpekontakter
- Nominel driftstrøm AC-3 ved 400 V: 9 A
- Nominel driftseffekt AC-3 ved 400 V: 4 kW
- Nominel driftstrøm AC-1 ved 400 V: 25 A
- Nominel driftseffekt NEMA: 1,491 kW
- Driftsspænding AC: 690 V ved både 50 Hz og 60 Hz
- Spolespænding: 48–130 V AC ved 50 Hz og 60 Hz samt 48–130 V DC
- Mål: 45 mm bred, 77 mm dyb og 86 mm høj
- Ikke egnet til DIN-skinnemontage
Funktioner og tilbehør i AF-serien
AF-serien har AC/DC-styring og integreret overspændingsbeskyttelse. I serien dækker fire spoler styrespændinger fra 20–500 V DC til 24–500 V AC. Integrerede eller eftermonterbare NC-hjælpekontakter er konstrueret som tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L. Der findes tilbehør til serien.
Kontaktorer med spolekode -11 er ikke egnede til tilslutning til 24 V DC PLC-udgange.
Typebetegnelser
- Type: 1SBL137001R1210
- Supplerende typebetegnelse: AF0930101248130V5060HZD
Specifikationer
-
Varenummer:3471523110021
-
EAN nummer:3471523110021Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SBL137001R1210, AF0930101248130V5060HZDNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal sluttende hovedkontakter:3.0
-
Bredde:45.0 mm
-
Driftsspænding AC 50 Hz:690 - 690 V
-
Driftsspænding AC 60 Hz:690 - 690 V
-
Dybde:77.0 mm
-
Egnet til DIN-skinnemontage:Nej
-
Højde:86.0 mm
-
Nominel drift effekt NEMA:1.491 kW
-
Nominel drifteffekt AC-3, 400 V:4.0 kW
-
Nominelt driftstrøm le på AC-3, 400 V:9.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:25.0 A
-
Spændingstype for betjening:AC/DC
-
Spolespænding 50HZ:48 - 130 V
-
Spolespænding AC 60HZ:48 - 130 V
-
Spolespænding DC:48 - 130 V
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Producent/forhandler:ABB
