Kontaktor AF09Z-30-10-22, 48–130 V AC/DC

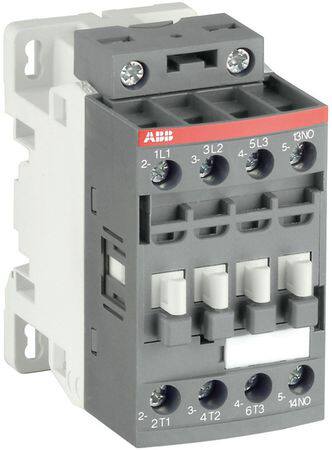

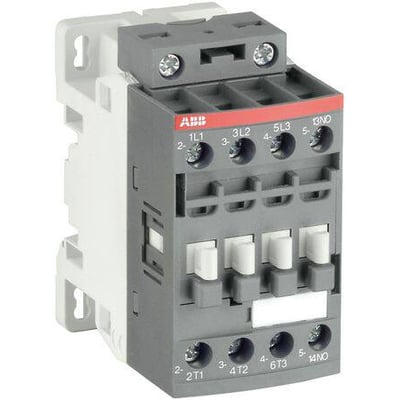

ABB AF09Z-30-10-22 kontaktor med grå og hvidt kabinet, med tydelig ABB logo og mærkater for tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
AFZ-kontaktor til motorer og let induktive eller ikke-induktive belastninger. Har 3 sluttende hovedkontakter, 1 NO-hjælpekontakt og 48–130 V AC/DC-spolespænding. Læs mere…
  • Varenr.:
    3471523113220
  • EAN nr.:
    3471523113220
  • Typenr.:
    AF09Z-30-10-22 48-130V50/60HZ-DC
pr. stk. inkl. moms
421,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Funktion og anvendelse

AF09Z-30-10-22 er en AFZ-kontaktor til kobling af motorer samt let induktive eller ikke-induktive belastninger. Den elektroniske spolegrænseflade understøtter et bredt styrespændingsområde, og kontaktoren kan modstå korte spændingsfald. Indbygget overspændingsbeskyttelse er en del af konstruktionen.

AFZ-kontaktorer med spolekode -21 kan styres direkte via 24 V DC PLC-udgange på 500 mA og har en holdeeffekt på 1,7 W. Disse oplysninger gælder varianter med spolekode -21.

Kontakter og tilslutning

  • 3 sluttende hovedkontakter og 0 brydende hovedkontakter (NC)
  • 1 sluttende hjælpekontakt (NO) og 0 brydende hjælpekontakter (NC)
  • Skrueforbindelse til hovedstrømkredsen
  • Integrerede eller eftermonterede NC-hjælpekontakter er tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L
  • Ikke egnet til DIN-skinnemontage

Elektriske data

  • Betjeningsspændingstype: AC/DC
  • Spolespænding: 48–130 V DC samt 48–130 V AC ved 50 og 60 Hz
  • Driftsspænding: 690 V AC ved 50 og 60 Hz
  • Nominel driftstrøm AC-3 ved 400 V: 9 A
  • Nominel driftstrøm AC-1 ved 400 V: 25 A
  • Nominel drifteffekt AC-3 ved 400 V: 4,0 kW
  • Nominel driftseffekt NEMA: 1,491 kW

Mål og typebetegnelse

  • Bredde: 45 mm
  • Højde: 86 mm
  • Dybde: 77 mm
  • Typebetegnelse: AF09Z-30-10-22 48-130V50/60HZ-DC

Andet tilbehør fuldender AFZ-sortimentet.

Specifikationer

  • Varenummer:
    3471523113220
  • EAN nummer:
    3471523113220
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    AF09Z-30-10-22 48-130V50/60HZ-DC
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    77.0 mm
  • Egnet til DIN-skinnemontage:
    False
  • Højde:
    86.0 mm
  • Nominel drift effekt NEMA:
    1.491 kW
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    48 - 130 V
  • Spolespænding AC 60HZ:
    48 - 130 V
  • Spolespænding DC:
    48 - 130 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
