Kontaktor AF09Z-30-01-22

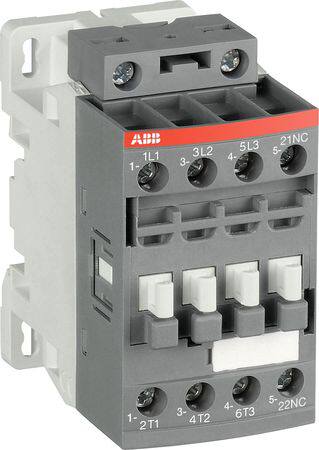

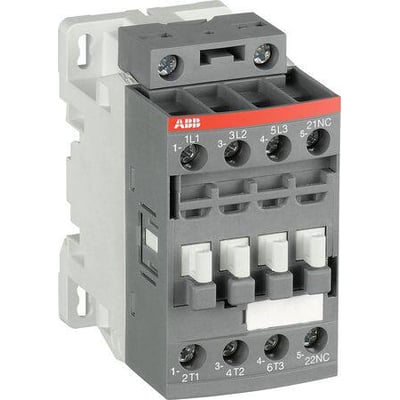

ABB AF09Z-30-01-22 kontaktor set skråt forfra med grå kabinet, synlige skrueklemmer og mærkede tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
AFZ-kontaktor til motorer og induktive eller ikke-induktive belastninger. 3 sluttende hovedkontakter, 9 A ved AC-3/400 V og spolespænding på 48–130 V AC/DC. Læs mere…
  • Varenr.:
    3471523113329
  • EAN nr.:
    3471523113329
  • Typenr.:
    1SBL136001R2201, AF09Z30012248130V5060HZ
pr. stk. inkl. moms
430,00 kr.

Måske interessant?

Beskrivelse

AF09Z-30-01-22 er en AFZ-kontaktor til kobling af motorer samt let induktive eller ikke-induktive belastninger. Den har en elektronisk spolegrænseflade, der kan håndtere en bred styrespænding og udsving i styrespændingen. Kontaktoren kan modstå korte spændingsfald og har indbygget overspændingsbeskyttelse.

Funktioner og anvendelse

  • Spolekode -21 i AFZ-serien giver mulighed for direkte styring fra 24 V DC, 500 mA PLC-udgange og har en holdeeffekt på 1,7 W. Dette gælder kontaktorer med spolekode -21.
  • Integrerede eller eftermonterede NC-hjælpekontakter er tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L.
  • Andet tilbehør findes til AFZ-sortimentet.

Tekniske specifikationer

  • Driftsspænding: 690 V AC ved både 50 Hz og 60 Hz.
  • Spolespænding: 48–130 V AC ved 50 Hz og 60 Hz samt 48–130 V DC.
  • Betjeningstype: AC/DC.
  • Hovedkontakter: 3 sluttende og 0 brydende NC-kontakter.
  • Hjælpekontakter: 0 NO og 1 NC.
  • Nominel driftsstrøm ved AC-3, 400 V: 9 A.
  • Nominel driftseffekt ved AC-3, 400 V: 4 kW.
  • Nominel driftsstrøm ved AC-1, 400 V: 25 A.
  • Nominel driftseffekt efter NEMA: 1,491 kW.
  • Tilslutning af hovedstrømkreds: skrueforbindelse.
  • Ikke egnet til DIN-skinnemontage.
  • Mål: 45 mm bred, 77 mm dyb og 86 mm høj.

Betegnelser

Typebetegnelser: 1SBL136001R2201 og AF09Z30012248130V5060HZ. EAN: 3471523113329.

Specifikationer

  • Varenummer:
    3471523113329
  • EAN nummer:
    3471523113329
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL136001R2201, AF09Z30012248130V5060HZ
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    77.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drift effekt NEMA:
    1.491 kW
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    25.0 A
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    48 - 130 V
  • Spolespænding AC 60HZ:
    48 - 130 V
  • Spolespænding DC:
    48 - 130 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
