Kontaktor AF16Z-30-01-20

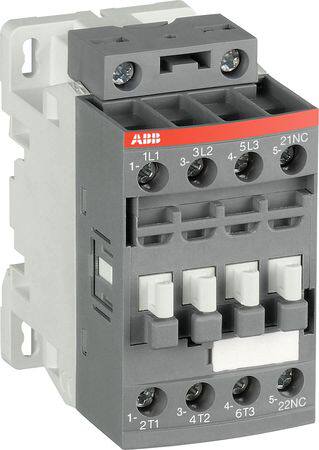

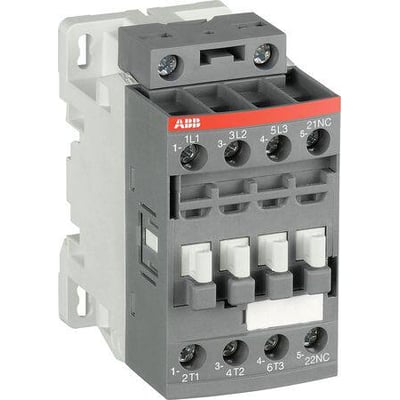

ABB AF16Z-30-01-20 kontaktor i grå og hvid med tre hovedkontakter og én NC-hjælpekontakt.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
Kontaktor med 3 sluttende hovedkontakter, 1 NC-hjælpekontakt, 12–20 V DC-spole og skrueforbindelse. AC-3: 18 A ved 400 V. Læs mere…
  • Varenr.:
    3471523113909
  • EAN nr.:
    3471523113909
  • Typenr.:
    1SBL176001R2001, AF16Z3001201220VDC
pr. stk. inkl. moms
553,00 kr.

Måske interessant?

Beskrivelse

AF16Z-30-01-20 er en kontaktor til kobling af motorer samt let induktive og ikke-induktive belastninger. Den har en elektronisk spolegrænseflade, der kan anvendes med et bredt styrespændingsområde, og kontaktoren kan modstå korte spændingsfald. Indbygget overspændingsbeskyttelse er inkluderet.

Elektriske specifikationer

  • Spændingstype for betjening: DC.
  • Spolespænding: 12–20 V DC. Datafelterne for 50 Hz og 60 Hz angiver også 12–20 V.
  • Driftsspænding: 690 V AC ved 50 Hz og 60 Hz.
  • 3 sluttende hovedkontakter og 0 brydende hovedkontakter NC.
  • 1 NC-hjælpekontakt og 0 NO-hjælpekontakter.
  • Nominel driftsstrøm ved AC-1, 400 V: 30 A.
  • Nominel driftsstrøm ved AC-3, 400 V: 18 A.
  • Nominel drifteffekt ved AC-3, 400 V: 7,5 kW.
  • Nominel driftseffekt NEMA: 7,457 kW.
  • Tilslutning af hovedstrømkredsen med skrueforbindelse.

Funktioner i AFZ-serien

AFZ-kontaktorer med spolekode -21 kan styres direkte via 24 V DC, 500 mA PLC-udgange og har en holdeeffekt på 1,7 W. Oplysningerne gælder spolekode -21. Integrerede eller eftermonterede NC-hjælpekontakter er konstrueret som tvangsførte i henhold til IEC 60947-5-1, bilag L. Sortimentet omfatter desuden tilbehør.

Mål og montering

  • Bredde: 45 mm.
  • Dybde: 77 mm.
  • Højde: 86 mm.
  • Ikke egnet til DIN-skinnemontage.

Modeloplysninger

  • Typebetegnelse: 1SBL176001R2001.
  • Yderligere typebetegnelse: AF16Z3001201220VDC.

Specifikationer

  • Varenummer:
    3471523113909
  • EAN nummer:
    3471523113909
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL176001R2001, AF16Z3001201220VDC
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    77.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drift effekt NEMA:
    7.457 kW
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    18.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    30.0 A
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    12 - 20 V
  • Spolespænding AC 60HZ:
    12 - 20 V
  • Spolespænding DC:
    12 - 20 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
