Kontaktor TeSys D, 32 A, 24 V AC, 3-polet, LC1D323B7

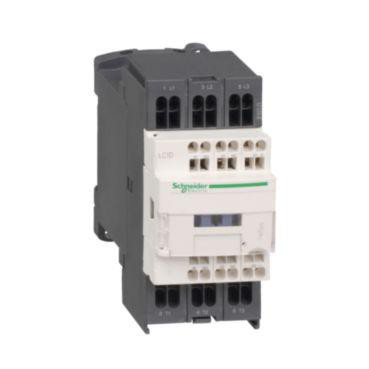

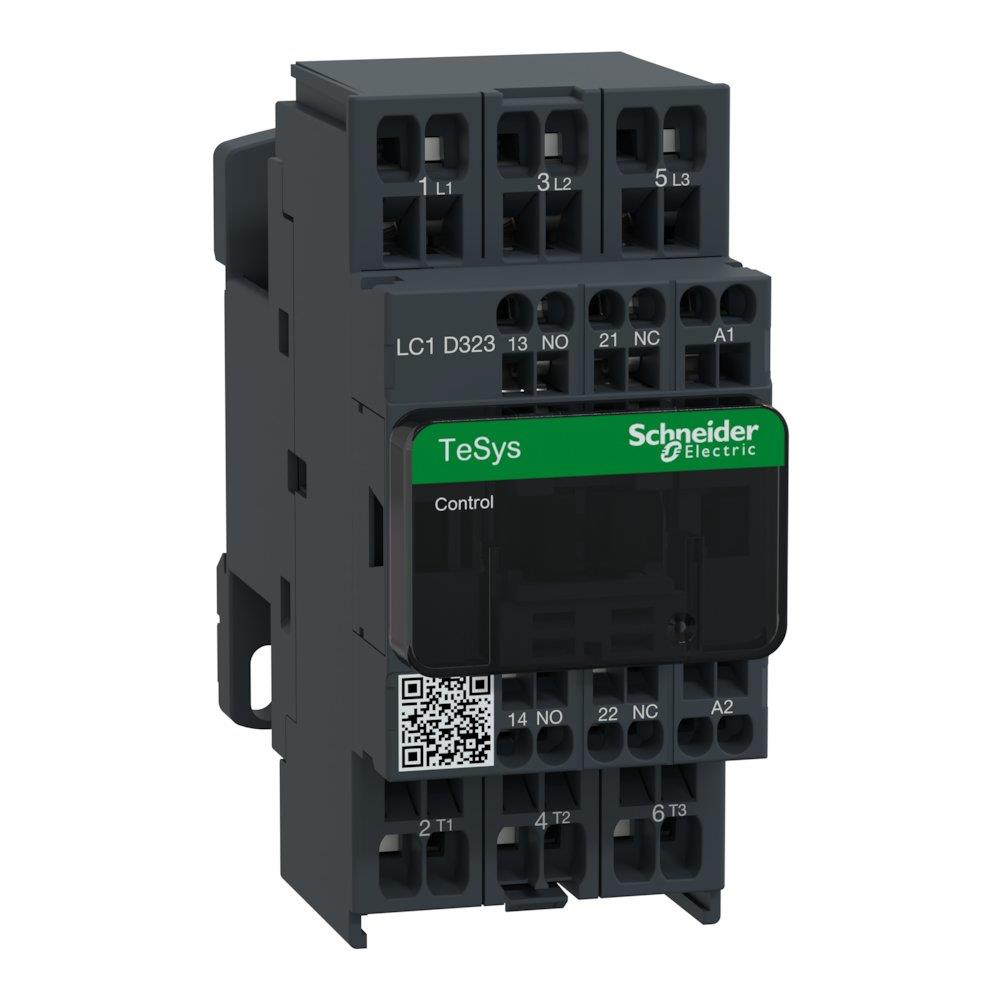

Schneider Electric TeSys D-kontaktor LC1D323B7 med mørkegråt hus, set skråt forfra med terminalerne synlige.Schneider Electric TeSys D-kontaktor LC1D323B7 med lys front og mørkt hus, set skråt fra en anden vinkel.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet TeSys D-kontaktor med 24 V AC-spole, fjederklemmer og 1 NO- samt 1 NC-hjælpekontakt. Læs mere…
  • Varenr.:
    7522409975
  • EAN nr.:
    3389110804959
  • Typenr.:
    LC1D323B7
pr. stk. inkl. moms
1.173,00 kr.

Måske interessant?

Beskrivelse

Beskrivelse

TeSys D-kontaktor til motordrift og ikke-induktive belastninger. Modellen har typebetegnelsen LC1D323B7, 3 poler og en betjeningsspole på 24 V AC. Hovedstrømkredsen tilsluttes med fjederklemmer. Kontaktoren er ikke egnet til DIN-skinnemontage.

Elektriske data

  • 3 sluttende hovedkontakter (NO) og 0 brydende hovedkontakter (NC).
  • 1 sluttende (NO) og 1 brydende (NC) hjælpekontakt.
  • Nominel driftsstrøm ved AC-3, 400 V: 32 A.
  • Nominel drifteffekt ved AC-3, 400 V: 15 kW.
  • Nominel strøm ved AC-4, 400 V: 18 A.
  • Nominel effekt ved AC-4, 400 V: 7,5 kW.
  • Nominel driftsstrøm ved AC-1, 400 V: 50 A.

Mål og oplysninger om TeSys D-serien

  • Mål: 45 mm bred, 99 mm høj og 92 mm dyb.
  • TeSys D-serien omfatter kontaktorer med mærkestrøm fra 9 til 150 A ved AC-3, 440 V.
  • Den maksimale mærkeeffekt for 3-fasede standardmotorer i AC-3 ved 380/400 V ligger fra 4 til 75 kW.
  • For 3- og 4-polede kontaktorer i serien ligger den maksimale strøm ved AC-1 fra 25 til 200 A.
  • Spolespændinger i serien: AC fra 24 til 660 V og DC fra 12 til 440 V.
  • Clipsbare hjælpekontakter findes som tilbehør. Andre spændinger end dem i det viste udvalg kan forespørges.
  • For varianter med skrueløse klemmer tilføjes et 3-tal før spændingskoden. Leverandørens eksempel er LC1D123B7, en 12 A, 24 V AC-kontaktor med skrueløse klemmer.

Specifikationer

  • Varenummer:
    7522409975
  • EAN nummer:
    3389110804959
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC1D323B7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Dybde:
    92.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    99.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    15.0 kW
  • Nominel effekt ved AC-4, 400 V:
    7.5 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    18.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    32.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    50.0 A
  • Poltal:
    3P
  • Spænding:
    24 ACV
  • Spændingstype for betjening:
    AC
  • Spolespænding DC:
    0 - 0 V
  • Strøm:
    32A
  • Tilslutningstype hovedstrømkreds:
    Fjederklemme
  • Producent/forhandler:
    Schneider Electric
