- Varenr.:7522410634
- EAN nr.:3389110809268
- Typenr.:LC1D383BL
Måske interessant?
Beskrivelse
Produktbeskrivelse

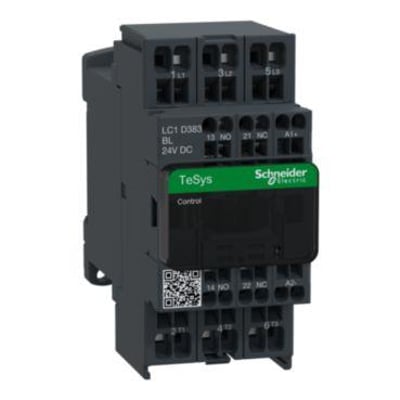

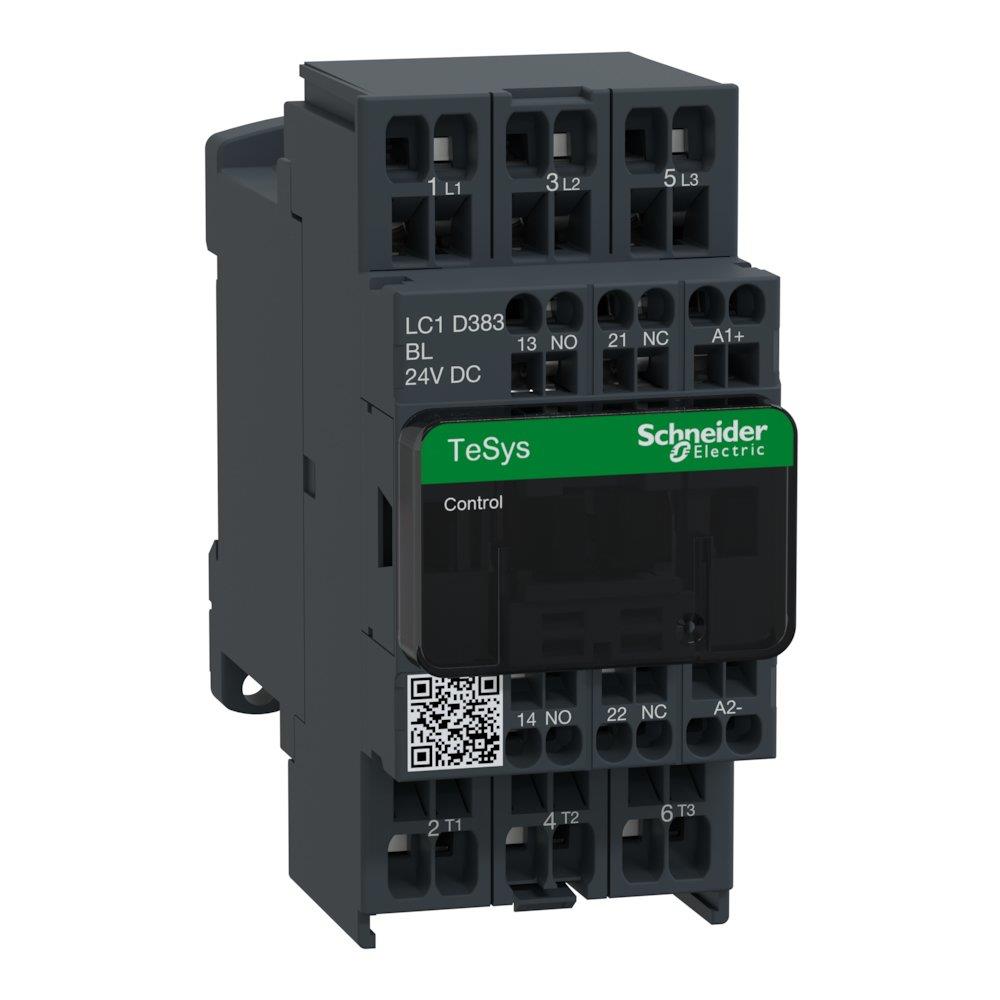

TeSys D-kontaktor til motordrift og ikke-induktive belastninger. Modellen har typebetegnelsen LC1D383BL og er udført med 3 poler, 24 V DC-styrespænding og fjederklemmer i hovedstrømkredsen.
Tekniske specifikationer
- Mærkestrøm ved AC-3, 400 V: 38 A
- Nominel driftseffekt ved AC-3, 400 V: 18,5 kW
- Nominel driftstrøm ved AC-1, 400 V: 50 A
- Nominel strøm ved AC-4, 400 V: 18 A
- Nominel effekt ved AC-4, 400 V: 7,5 kW
- 3 sluttende hovedkontakter og 0 brydende hovedkontakter (NC)
- 1 sluttende hjælpekontakt (NO) og 1 brydende hjælpekontakt (NC)
- Betjeningstype: DC; spolespænding: 24 V DC
- Tilslutning i hovedstrømkredsen: fjederklemme
- Mål: 45 mm bred, 101 mm dyb og 99 mm høj
- Ikke egnet til DIN-skinnemontage
- SVHC-oplysning: bly over 0,1 %
TeSys D-serien
Serien omfatter kontaktorer og reverseringsløsninger samt startere, herunder reverserende og ikke-reverserende startere, stjerne-trekantstartere og startere med autotransformer. Serien er beskrevet til motordrift og ikke-induktive belastninger. Leverandørens serieoplysninger angiver en mærkestrøm ved AC-3 og 440 V fra 9 til 150 A samt motoreffekt fra 4 til 75 kW for 3-fasede standardmotorer ved AC-3 og 380/400 V.
For AC-1 angiver en serieoplysning 25 til 200 A for 3- og 4-polede kontaktorer, mens en anden beskriver serien som op til 250 A ved AC-1. Serieoplysningerne angiver også kontaktorer op til 75 kW ved 400 V. Spolespændinger for serien spænder fra 24 til 660 V AC og fra 12 til 440 V DC.
Tilslutning og tilbehør
TeSys D-serien omfatter fjederklemmer, EverLink-klemrække, skrueklemmer, øjetype-stik og Faston-stik. Serien har clipsbare hjælpekontakter. EverLink-klemrække beskrives til montering mellem kontaktor og afbryder for modeller fra 40 til 65 A.
Leverandørens betegnelseseksempel for skrueløse klemmer er LC1D123B7, en 12 A, 24 V AC-kontaktor. Andre spændinger end dem i det viste udvalg kan forespørges.
Identifikation
- Typebetegnelse: LC1D383BL
- Produktnummer: 7522410634
- EAN: 3389110809268
Specifikationer
-
Varenummer:7522410634
-
EAN nummer:3389110809268Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:LC1D383BLNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal sluttende hovedkontakter:3.0
-
Bredde:45.0 mm
-
Dybde:101.0 mm
-
Egnet til DIN-skinnemontage:Nej
-
Højde:99.0 mm
-
Nominel drifteffekt AC-3, 400 V:18.5 kW
-
Nominel effekt ved AC-4, 400 V:7.5 kW
-
Nominel strøm Ie ved AC-4, 400 V:18.0 A
-
Nominelt driftstrøm le på AC-3, 400 V:38.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:50.0 A
-
Poltal:3P
-
Spænding:24 DCV
-
Spændingstype for betjening:DC
-
Spolespænding AC 60HZ:0 - 0 V
-
Strøm:38A
-
SVHC stof over 0,1%:Bly
-
Tilslutningstype hovedstrømkreds:Fjederklemme
-
Producent/forhandler:Schneider Electric
