Kontaktor AF16Z-22-00-22

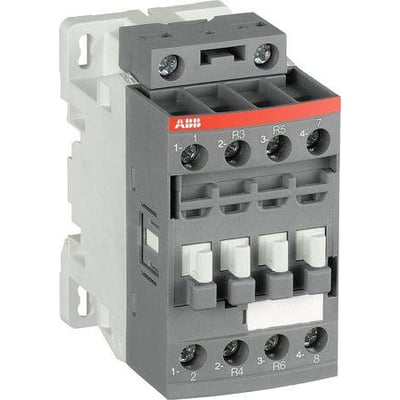

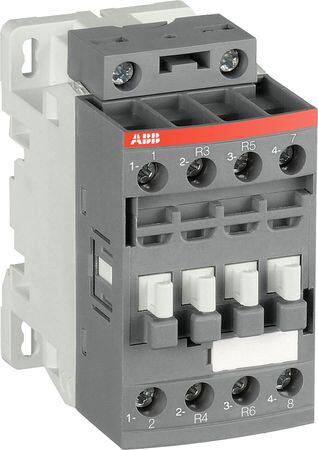

ABB-kontaktor AF16Z-22-00-22 i grå udførelse, set skråt forfra med synlige skrueklemmer og kontaktfelter.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
AF16Z-22-00-22 til motorer og let induktive eller ikke-induktive belastninger. Har 2 NO- og 2 NC-hovedkontakter og en nominel strøm på 18 A ved AC-3, 400 V. Læs mere…
  • Varenr.:
    3471523116726
  • EAN nr.:
    3471523116726
  • Typenr.:
    1SBL176501R2200, AF16Z22002248130V5060HZ
pr. stk. inkl. moms
650,00 kr.

Måske interessant?

Beskrivelse

AF16Z-22-00-22 er en AFZ-kontaktor til kobling af motorer samt let induktive eller ikke-induktive belastninger. Den elektroniske spolegrænseflade understøtter et bredt styrespændingsområde, og kontaktoren kan modstå korte spændingsfald. Den har indbygget overspændingsbeskyttelse.

Tekniske specifikationer

  • Betjeningstype: AC/DC
  • Spolespænding: 48–130 V DC samt 48–130 V AC ved 50 og 60 Hz
  • Driftsspænding: 690 V AC ved 50 og 60 Hz
  • Hovedkontakter: 2 sluttende (NO) og 2 brydende (NC)
  • Hjælpekontakter: 0 sluttende (NO) og 0 brydende (NC)
  • Nominel driftstrøm ved AC-3, 400 V: 18 A
  • Nominel drifteffekt ved AC-3, 400 V: 7,5 kW
  • Nominel driftstrøm ved AC-1, 400 V: 30 A
  • Tilslutning af hovedstrømkreds: skrueforbindelse
  • Mål: 45 mm bred, 77 mm dyb og 86 mm høj
  • Ikke egnet til DIN-skinnemontage

Funktioner og tilbehør

På AFZ-kontaktorer med spolekode -21 kan den elektroniske spolegrænseflade styres direkte via 24 V DC PLC-udgange på 500 mA. Disse varianter har en holdeeffekt på 1,7 W. Oplysningerne om spolekode -21 gælder denne variant i AFZ-serien.

Integrerede eller eftermonterede NC-hjælpekontakter i AFZ-serien er tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L. Sortimentet omfatter også andet tilbehør.

Specifikationer

  • Varenummer:
    3471523116726
  • EAN nummer:
    3471523116726
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL176501R2200, AF16Z22002248130V5060HZ
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    2.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    2.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    77.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    18.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    30.0 A
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    48 - 130 V
  • Spolespænding AC 60HZ:
    48 - 130 V
  • Spolespænding DC:
    48 - 130 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
