Kontaktor AF26Z-22-00-20

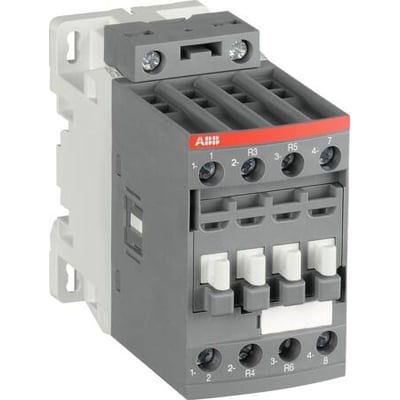

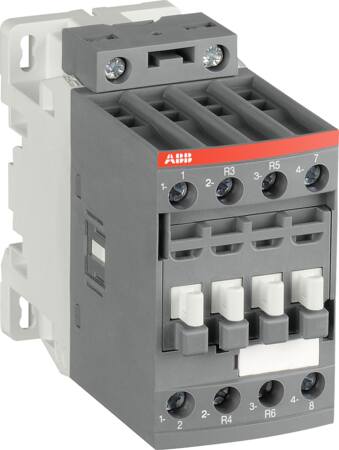

ABB AF26Z-22-00-20-kontaktor set skråt forfra med grå kontaktblok, fire tilslutninger og rødt ABB-felt.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
AFZ-kontaktor til motorer og induktive eller ikke-induktive belastninger. 2 NO- og 2 NC-hovedkontakter, 22 A ved AC-3/400 V og 12–20 V DC-spole. Læs mere…
  • Varenr.:
    3471523116801
  • EAN nr.:
    3471523116801
  • Typenr.:
    1SBL236501R2000, AF26Z2200201220VDC
pr. stk. inkl. moms
1.064,00 kr.

Måske interessant?

Beskrivelse

AF26Z-22-00-20 er en AFZ-kontaktor til kobling af motorer samt let induktive eller ikke-induktive belastninger. Den har en elektronisk spolegrænseflade, der håndterer et bredt styrespændingsområde og store udsving i styrespændingen. Kontaktoren kan også modstå korte spændingsfald og har indbygget overspændingsbeskyttelse.

Elektriske data

  • 2 sluttende (NO) og 2 brydende (NC) hovedkontakter.
  • Ingen hjælpekontakter: 0 NO og 0 NC.
  • Nominel driftstrøm: 22 A ved AC-3, 400 V og 45 A ved AC-1, 400 V.
  • Nominel driftseffekt: 11 kW ved AC-3, 400 V.
  • Driftsspænding: 690 V AC ved både 50 Hz og 60 Hz.
  • Betjeningstype: DC. Spolespænding er angivet til 12–20 V DC; felterne for spolespænding ved 50 Hz og 60 Hz angiver ligeledes 12–20 V.

Funktioner og tilslutning

NC-hjælpekontakter, både integrerede og eftermonterede, er konstrueret som tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L. Kontaktoren tilsluttes hovedstrømkredsen med skrueforbindelse og er ikke egnet til DIN-skinne-montage.

For AFZ-kontaktorer med spolekode -21 angiver leverandøren direkte styring via 24 V DC PLC-udgange på 500 mA samt en holdeeffekt på 1,7 W. Disse oplysninger gælder spolekode -21.

Mål og typebetegnelse

  • Bredde: 45 mm.
  • Højde: 86 mm.
  • Dybde: 101 mm.
  • Typebetegnelse: AF26Z2200201220VDC.

Andet tilbehør fås til AFZ-sortimentet.

Specifikationer

  • Varenummer:
    3471523116801
  • EAN nummer:
    3471523116801
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL236501R2000, AF26Z2200201220VDC
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    2.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    2.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    101.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    11.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    22.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    45.0 A
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    12 - 20 V
  • Spolespænding AC 60HZ:
    12 - 20 V
  • Spolespænding DC:
    12 - 20 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
