Kontaktor AF26Z-22-00-22

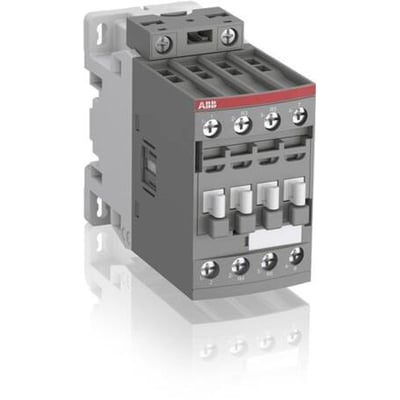

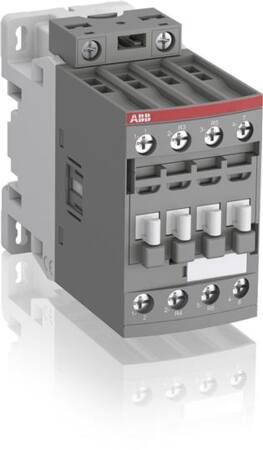

ABB AF26Z-22-00-22 kontaktor i grå udførelse set skråt forfra med fire tilslutninger på fronten.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
AFZ-kontaktor til motorer og andre belastninger. 2 sluttende og 2 brydende hovedkontakter samt 48–130 V AC/DC-spole. Læs mere…
  • Varenr.:
    3471523116825
  • EAN nr.:
    3471523116825
  • Typenr.:
    1SBL236501R2200, AF26Z22002248130V5060HZ
pr. stk. inkl. moms
1.064,00 kr.

Måske interessant?

Beskrivelse

AF26Z-22-00-22 er en AFZ-kontaktor til kobling af motorer samt let induktive og ikke-induktive belastninger. Den elektroniske spolegrænseflade understøtter et bredt styrespændingsområde og kan håndtere udsving i styrespændingen. Kontaktoren kan også modstå korte spændingsfald og har indbygget overspændingsbeskyttelse.

Elektriske data

  • Betjeningstype: AC/DC
  • Spolespænding: 48–130 V DC samt 48–130 V AC ved 50 og 60 Hz
  • Driftsspænding: 690 V AC ved 50 og 60 Hz
  • Nominel driftsstrøm AC-3 ved 400 V: 22 A
  • Nominel driftseffekt AC-3 ved 400 V: 11 kW
  • Nominel driftsstrøm AC-1 ved 400 V: 45 A
  • Hovedkontakter: 2 sluttende og 2 brydende
  • Hjælpekontakter: 0 sluttende og 0 brydende

Montering og tilslutning

  • Hovedstrømkreds med skrueforbindelse
  • Ikke egnet til DIN-skinnemontage
  • Mål: 45 mm bred, 86 mm høj og 101 mm dyb

AFZ-seriens funktioner

På AFZ-kontaktorer med spolekode -21 kan styring ske direkte fra PLC-udgange på 24 V DC, 500 mA. Disse modeller har en holdeeffekt på 1,7 W. Oplysningerne gælder spolekode -21 og er ikke angivet som specifikationer for denne model.

Integrerede eller eftermonterede NC-hjælpekontakter i serien er konstrueret som tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L. Sortimentet omfatter også øvrigt tilbehør.

Specifikationer

  • Varenummer:
    3471523116825
  • EAN nummer:
    3471523116825
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL236501R2200, AF26Z22002248130V5060HZ
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    2.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    2.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    101.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    11.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    22.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    45.0 A
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    48 - 130 V
  • Spolespænding AC 60HZ:
    48 - 130 V
  • Spolespænding DC:
    48 - 130 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
