- Varenr.:3471523116429
- EAN nr.:3471523116429
- Typenr.:1SBL237501R1200, AF2622001248130V5060HZD
Måske interessant?
Beskrivelse

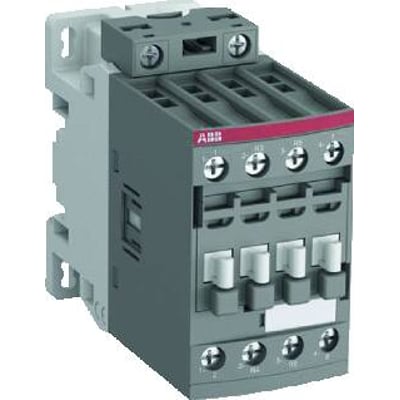

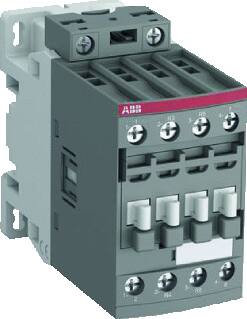

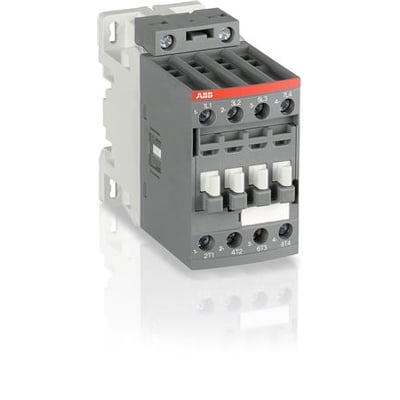

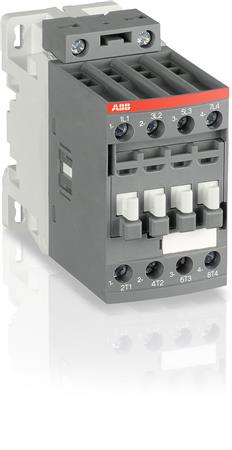

AF26-22-00-12 er en kompakt kontaktor i AF-serien til kobling af strømkredsløb med motorer samt let induktive eller ikke-induktive belastninger. Serien omfatter 3- og 4-polede kontaktorer med AC/DC-styring. Fire spolevarianter dækker styrespændinger fra 20–500 V DC til 24–500 V AC.
Kontakter og tilslutning
- 2 sluttende hovedkontakter og 2 brydende hovedkontakter (NC).
- 0 sluttende (NO) og 0 brydende (NC) hjælpekontakter på denne model.
- Hovedstrømkredsen tilsluttes med skrueforbindelse.
- Kontaktoren er ikke egnet til DIN-skinnemontage.
Elektriske data
- Nominel driftseffekt: 11 kW ved AC-3, 400 V.
- Nominel driftsstrøm: 22 A ved AC-3, 400 V og 45 A ved AC-1, 400 V.
- Driftsspænding: 690 V ved AC 50 Hz og 690 V ved AC 60 Hz.
- Spolespænding: 48–130 V DC, 48–130 V AC ved 50 Hz og 48–130 V AC ved 60 Hz.
- Betjeningsspændingstype: AC/DC.
Funktioner og tilbehør
Kontaktoren har integreret overspændingsbeskyttelse. AF-seriens integrerede eller eftermonterbare NC-hjælpekontakter er tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L. Der findes tilbehør til serien. Kontaktorer med spolekode -11 er ikke egnede til tilslutning til 24 V DC PLC-udgange.
Mål
- Bredde: 45 mm.
- Højde: 86 mm.
- Dybde: 101 mm.
Specifikationer
-
Varenummer:3471523116429
-
EAN nummer:3471523116429Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SBL237501R1200, AF2622001248130V5060HZDNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:2.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal sluttende hovedkontakter:2.0
-
Bredde:45.0 mm
-
Driftsspænding AC 50 Hz:690 - 690 V
-
Driftsspænding AC 60 Hz:690 - 690 V
-
Dybde:101.0 mm
-
Egnet til DIN-skinnemontage:Nej
-
Højde:86.0 mm
-
Nominel drifteffekt AC-3, 400 V:11.0 kW
-
Nominelt driftstrøm le på AC-3, 400 V:22.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:45.0 A
-
Spændingstype for betjening:AC/DC
-
Spolespænding 50HZ:48 - 130 V
-
Spolespænding AC 60HZ:48 - 130 V
-
Spolespænding DC:48 - 130 V
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Producent/forhandler:ABB
