AF38Z-22-00-20 kontaktor

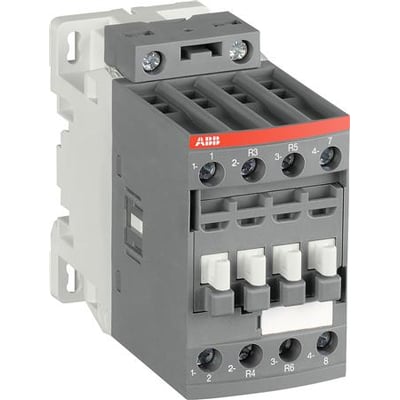

ABB AF38Z-22-00-20-kontaktor i gråt kabinet, set skråt forfra med synlige skrueklemmer og kontaktåbninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
AFZ-kontaktor med 2 sluttende og 2 brydende hovedkontakter, 12–20 V DC spolespænding og 11 kW AC-3 ved 400 V. Læs mere…
  • Varenr.:
    3471523116900
  • EAN nr.:
    3471523116900
  • Typenr.:
    1SBL296501R2000, AF38Z2200201220VDC
pr. stk. inkl. moms
1.631,00 kr.

Måske interessant?

Beskrivelse

AF38Z-22-00-20 er en AFZ-kontaktor til kobling af motorer samt let induktive og ikke-induktive belastninger. Den elektroniske spolegrænseflade understøtter et bredt styrespændingsområde, og kontaktoren kan modstå korte spændingsfald. Den har indbygget overspændingsbeskyttelse.

Elektriske data

  • Spændingstype for betjening: DC
  • Spolespænding: 12–20 V DC
  • Driftsspænding: 690 V ved 50 Hz og 690 V ved 60 Hz
  • Nominel driftstrøm AC-3 ved 400 V: 22 A
  • Nominel driftseffekt AC-3 ved 400 V: 11 kW
  • Nominel driftstrøm AC-1 ved 400 V: 55 A

Datagrundlaget angiver også 12–20 V under felterne for spolespænding ved 50 Hz og AC 60 Hz.

Kontakter og tilslutning

  • 2 sluttende hovedkontakter og 2 brydende hovedkontakter (NC)
  • 0 sluttende og 0 brydende hjælpekontakter
  • Skrueforbindelse til hovedstrømkredsen
  • Ikke egnet til DIN-skinnemontage

NC-hjælpekontakter i AFZ-serien, integrerede eller eftermonterede, er konstrueret som tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L. AFZ-varianter med spolekode -21 kan styres direkte via 24 V DC, 500 mA PLC-udgange og har en holdeeffekt på 1,7 W. Disse oplysninger gælder -21-varianterne.

Mål

  • Bredde: 45 mm
  • Højde: 86 mm
  • Dybde: 101 mm

Sortimentet omfatter desuden tilbehør.

Specifikationer

  • Varenummer:
    3471523116900
  • EAN nummer:
    3471523116900
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL296501R2000, AF38Z2200201220VDC
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    2.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    2.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    101.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    11.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    22.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    55.0 A
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    12 - 20 V
  • Spolespænding AC 60HZ:
    12 - 20 V
  • Spolespænding DC:
    12 - 20 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
