Kontaktor AF38Z-22-00-22

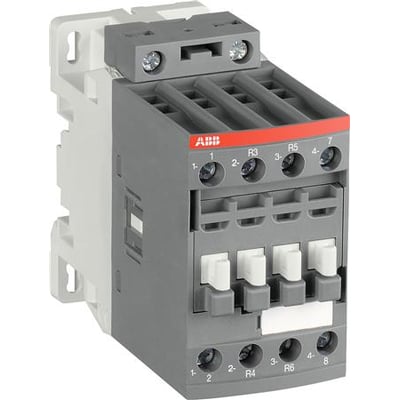

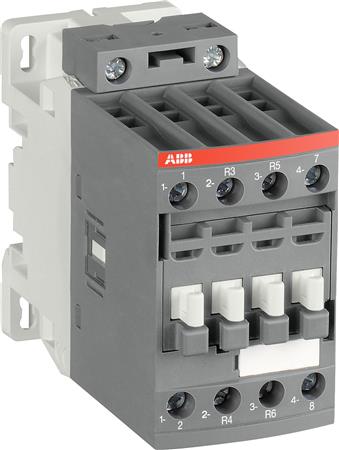

ABB AF38Z-22-00-22-kontaktor til motorstyring med gråt hus og synlige skrue- og kontaktterminaler, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
AFZ-kontaktor til motorer og let induktive eller ikke-induktive belastninger. 2 NO- og 2 NC-hovedkontakter, 22 A ved AC-3, 400 V og 48–130 V AC/DC spolespænding. Læs mere…
  • Varenr.:
    3471523116924
  • EAN nr.:
    3471523116924
  • Typenr.:
    1SBL296501R2200, AF38Z22002248130V5060HZ
pr. stk. inkl. moms
1.631,00 kr.

Måske interessant?

Beskrivelse

AFZ-kontaktoren er beregnet til kobling af motorer samt let induktive eller ikke-induktive belastninger. Den elektroniske spolegrænseflade understøtter et bredt styrespændingsområde og kan håndtere udsving i styrespændingen. Kontaktoren kan modstå korte spændingsfald og har indbygget overspændingsbeskyttelse.

Elektriske data

  • Betjeningstype: AC/DC
  • Spolespænding: 48–130 V DC samt 48–130 V AC ved 50 og 60 Hz
  • Driftsspænding: 690 V AC ved 50 og 60 Hz
  • Nominel driftsstrøm ved AC-3, 400 V: 22 A
  • Nominel drifteffekt ved AC-3, 400 V: 11 kW
  • Nominel driftsstrøm ved AC-1, 400 V: 55 A

Kontakter og tilslutning

  • 2 sluttende hovedkontakter (NO) og 2 brydende hovedkontakter (NC)
  • 0 NO- og 0 NC-hjælpekontakter
  • Skrueforbindelse til hovedstrømkredsen
  • AFZ-seriens integrerede eller eftermonterede NC-hjælpekontakter er konstrueret som tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L.

Montering og mål

  • Ikke egnet til DIN-skinnemontage
  • Bredde: 45 mm
  • Højde: 86 mm
  • Dybde: 101 mm

Oplysninger om AFZ-serien

AFZ-kontaktorer med spolekode -21 kan styres direkte via 24 V DC PLC-udgange med 500 mA og har en holdeeffekt på 1,7 W. Denne oplysning gælder modeller med spolekode -21.

Specifikationer

  • Varenummer:
    3471523116924
  • EAN nummer:
    3471523116924
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL296501R2200, AF38Z22002248130V5060HZ
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    2.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    2.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    101.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    11.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    22.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    55.0 A
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    48 - 130 V
  • Spolespænding AC 60HZ:
    48 - 130 V
  • Spolespænding DC:
    48 - 130 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
