Kontaktor AF38Z-40-00-22

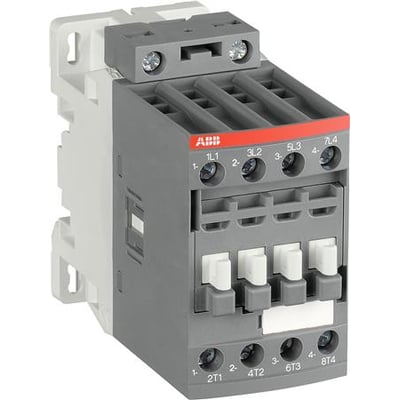

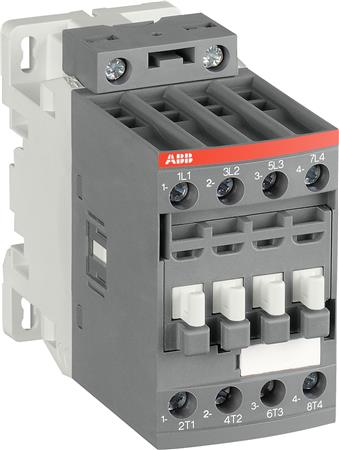

ABB AF38Z-40-00-22-kontaktor set forfra med grå krop, fire hovedkontakter og synlige skrueklemmer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
AF38Z-40-00-22-kontaktor med fire sluttende hovedkontakter, AC/DC-betjening og spolespænding på 48–130 V. Læs mere…
  • Varenr.:
    3471523116122
  • EAN nr.:
    3471523116122
  • Typenr.:
    1SBL296201R2200, AF38Z40002248130V5060HZ
pr. stk. inkl. moms
1.446,00 kr.

Måske interessant?

Beskrivelse

AF38Z-40-00-22 er en AFZ-kontaktor til kobling af motorer samt let induktive og ikke-induktive belastninger. Den elektroniske spolegrænseflade understøtter et bredt styrespændingsområde.

Elektriske specifikationer

  • Betjeningstype: AC/DC.
  • Spolespænding: 48–130 V DC samt 48–130 V AC ved 50 og 60 Hz.
  • Driftsspænding: 690 V AC ved 50 og 60 Hz.
  • Ved 400 V AC er den nominelle driftstrøm 22 A ved AC-3 og 55 A ved AC-1.
  • Nominel drifteffekt ved AC-3 og 400 V: 11 kW.
  • Fire sluttende hovedkontakter og ingen brydende hovedkontakter (NC).
  • Ingen hjælpekontakter: hverken NO eller NC.
  • Hovedstrømkreds med skrueforbindelse.

Funktioner i AFZ-serien

AFZ-kontaktorer kan modstå korte spændingsfald og har indbygget overspændingsbeskyttelse. NC-hjælpekontakter, der er integrerede eller monteres efterfølgende, er konstrueret som tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L.

På AFZ-modeller med spolekode -21 kan direkte styring ske via 24 V DC, 500 mA PLC-udgange. Disse modeller har en holdeeffekt på 1,7 W. Oplysningerne om spolekode -21 gælder denne variant i AFZ-serien og er ikke angivet som specifikation for AF38Z-40-00-22. Tilbehør fuldender AFZ-sortimentet.

Mål og montering

  • Bredde: 45 mm.
  • Højde: 86 mm.
  • Dybde: 101 mm.
  • Ikke egnet til DIN-skinnemontage.

Specifikationer

  • Varenummer:
    3471523116122
  • EAN nummer:
    3471523116122
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL296201R2200, AF38Z40002248130V5060HZ
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    4.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    101.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    11.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    22.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    55.0 A
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    48 - 130 V
  • Spolespænding AC 60HZ:
    48 - 130 V
  • Spolespænding DC:
    48 - 130 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
