Kontaktor DILMC150(RAC240), 3-polet, 150 A, AC-spole 190–240 V

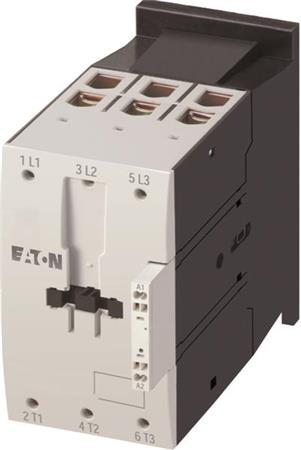

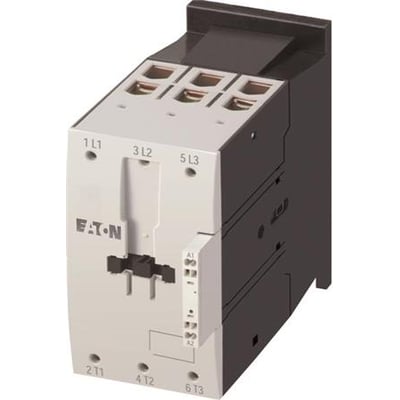

Eaton DILMC150(RAC240) 3-polet kontaktor på 150 A med AC-spole 190–240 V, set skråt forfra med klemmer øverst.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Eaton
3-polet motorkontaktor med 150 A ved AC-3, 400 V. AC-spole på 190–240 V ved 50/60 Hz og fjederklemmer til hjælpe- og styrekredse. Læs mere…
  • Varenr.:
    5422320062
  • EAN nr.:
    4015082397517
  • Typenr.:
    DILMC150(RAC240)
pr. stk. inkl. moms
3.913,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Kontaktor DILMC150(RAC240) er en 3-polet kontaktor til motorer. Den har tre sluttende hovedkontakter og ingen brydende hovedkontakter eller hjælpekontakter. Produktdataene beskriver kontaktorer til motorer op til 170 A. Kontaktoren er også egnet til motorer i virkningsgradsklasse IE3; IE3-enheder identificeres med et logo på emballagen.

Anvendelseskategorier og mærkedata

  • AC-1: Ikke-induktive eller lettere induktive belastninger og modstandsovne.
  • NAC-3: Normale AC-induktionsmotorer, som startes og afbrydes under drift.
  • AC-4: Normale AC-induktionsmotorer ved start, tilslutning, reversering og nykning.
  • Nominel driftsstrøm ved AC-3, 380–400 V: Ie = 150 A.
  • Nominel driftsstrøm ved AC-4, 400 V: 65 A.
  • Nominel driftsstrøm ved AC-1, 400 V: 190 A.
  • Nominel driftseffekt ved AC-3, 400 V: 75 kW.
  • Nominel effekt ved AC-4, 400 V: 33 kW.
  • Nominel driftseffekt NEMA: 93 kW.

Strøm og motoreffekt

For AC-1 ved 50–60 Hz og 40 °C er den konventionelle friluft-termiske strøm for 3 poler 190 A i åben tilstand og 144 A i lukket tilstand. For 1 pol er værdierne 400 A i åben tilstand og 360 A i lukket tilstand.

Maksimal mærkning for trefasemotorer ved 50–60 Hz:

  • AC-3: 48 kW ved 220–230 V, 75 kW ved 380–400 V og 96 kW ved 660–690 V.
  • AC-4: 20 kW ved 220–230 V, 33 kW ved 380–400 V og 48 kW ved 660–690 V.

Tilslutning og spænding

Hovedstrømkredsen tilsluttes med skrueklemmer. Hjælpe- og styrekredse har fjederklemmer, og spoleforbindelserne anvender fjederholderterminaler. Netstrømforbindelserne har skrueklemmer. Indkoblingselektronikken har et integreret dæmpningskredsløb. Kontaktoren er til AC-drift og er angivet til driftsspænding 230–690 V ved både 50 Hz og 60 Hz. Spolespændingen er 190–240 V ved 50 Hz og 190–240 V ved 60 Hz; spolespændingen for DC er angivet som 0–0 V.

Kompatibilitet og montering

Kontaktoren kan kombineres med ekstrakontakt DILM150-XHIC (V).. og DILM1000-XHIC.. Den er angivet med kontakter til EN 50 012 og er ikke egnet til DIN-skinnemontage.

Mål og identifikation

  • Højde: 170 mm.
  • Bredde: 90 mm.
  • Dybde: 160 mm.
  • Typebetegnelse: DILMC150(RAC240).
  • Produktnummer: 5422320062.
  • EAN: 4015082397517.

Specifikationer

  • Varenummer:
    5422320062
  • EAN nummer:
    4015082397517
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    DILMC150(RAC240)
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    90.0 mm
  • Driftsspænding AC 50 Hz:
    230 - 690 V
  • Driftsspænding AC 60 Hz:
    230 - 690 V
  • Dybde:
    160.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    170.0 mm
  • Nominel drift effekt NEMA:
    93.0 kW
  • Nominel drifteffekt AC-3, 400 V:
    75.0 kW
  • Nominel effekt ved AC-4, 400 V:
    33.0 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    65.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    150.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    190.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    190 - 240 V
  • Spolespænding AC 60HZ:
    190 - 240 V
  • Spolespænding DC:
    0 - 0 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Eaton
