Kontaktor DILM50-22, 230 V 50 Hz / 240 V 60 Hz

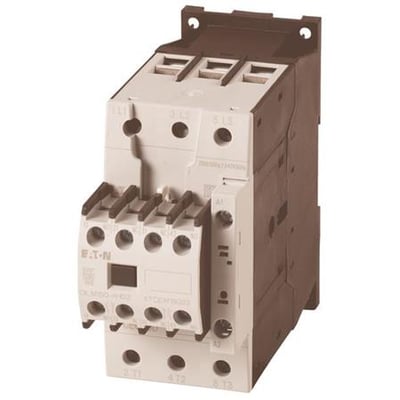

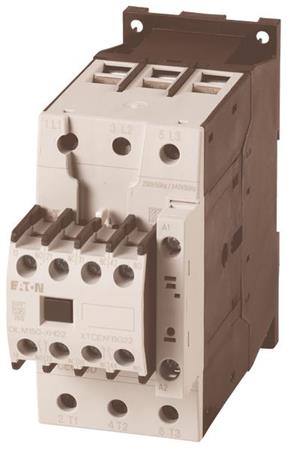

Eaton DILM50-22 kontaktor med 230/240 V spole, set skråt forfra med tre hovedkontakter og skruetilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Eaton
Kontaktor DILM50-22 med AC-betjening, 50 A ved AC-3/400 V, tre sluttende hovedkontakter og skruetilslutning. Læs mere…
  • Varenr.:
    5422321090
  • EAN nr.:
    4015082778620
  • Typenr.:
    DILM50-22(230V50HZ,240V60HZ)
pr. stk. inkl. moms
1.412,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Kontaktor til motorer med AC-betjening og skruetilslutning. Produktserien omfatter komplette enheder op til 170 A. Kontaktoren er også egnet til motorer i klasse IE3. IE3-klare enheder identificeres med et logo på emballagen.

Anvendelse

  • AC-1: Ikke-induktive eller lettere induktive belastninger samt modstandsovne.
  • AC-3: Normale AC-induktionsmotorer med start og afbrydelse under drift.
  • AC-4: Normale AC-induktionsmotorer med start, tilslutning, reversering og nykning.

Elektriske data

  • Nominel driftsstrøm ved AC-3, 400 V: 50 A.
  • Nominel driftseffekt ved AC-3, 400 V: 22 kW.
  • Nominel driftseffekt NEMA: 29,8 kW.
  • Nominel strøm ved AC-4, 400 V: 21 A.
  • Nominel driftseffekt ved AC-4, 400 V: 10 kW.
  • Driftsspænding: 230–690 V AC ved 50 Hz og 60 Hz.
  • Spolespænding: 230 V ved 50 Hz og 240 V ved 60 Hz.
  • Nominel arbejdsstrøm for AC-1, 3-polet, 50–60 Hz, ved 40 °C: Åben Ith = Ie = 80 A; lukket Ith = 58 A.
  • Nominel arbejdsstrøm for AC-1, 1-polet: Åben Ith = 162 A; lukket Ith = 145 A.

Maksimal effekt for trefasede motorer

  • AC-3, 50–60 Hz: 15,5 kW ved 220–230 V, 22 kW ved 380–400 V og 30 kW ved 660–690 V.
  • AC-4, 50–60 Hz: 6 kW ved 220–230 V, 10 kW ved 380–400 V og 14 kW ved 660–690 V.

Kontakter og tilslutning

  • Hovedkontakter: 3 sluttende og 0 brydende.
  • Hjælpekontakter: 2 normalt åbne (NO) og 2 normalt lukkede (NC).
  • Med spejlkontakt.
  • Skruetilslutning i hovedstrømkredsen.
  • Kontakter i henhold til EN 50 012.
  • Ikke egnet til DIN-skinnemontage.

Mål og type

  • Højde: 115 mm.
  • Bredde: 55 mm.
  • Dybde: 147 mm.
  • Typebetegnelse: DILM50-22(230V50HZ,240V60HZ).

Specifikationer

  • Varenummer:
    5422321090
  • EAN nummer:
    4015082778620
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    DILM50-22(230V50HZ,240V60HZ)
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal hjælpekontakter som er NC:
    2.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    55.0 mm
  • Driftsspænding AC 50 Hz:
    230 - 690 V
  • Driftsspænding AC 60 Hz:
    230 - 690 V
  • Dybde:
    147.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    115.0 mm
  • Nominel drift effekt NEMA:
    29.8 kW
  • Nominel drifteffekt AC-3, 400 V:
    22.0 kW
  • Nominel effekt ved AC-4, 400 V:
    10.0 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    21.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    50.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    80.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    230 - 230 V
  • Spolespænding AC 60HZ:
    240 - 240 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Eaton
