Kontaktor DILEM-10, 230 V, 50/60 Hz, 3-polet

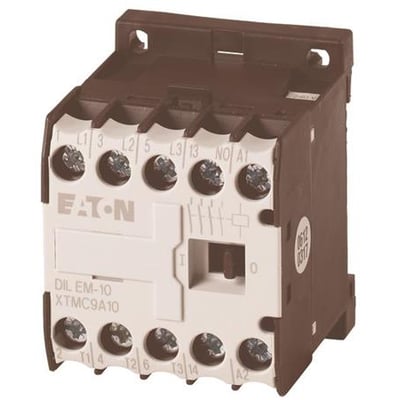

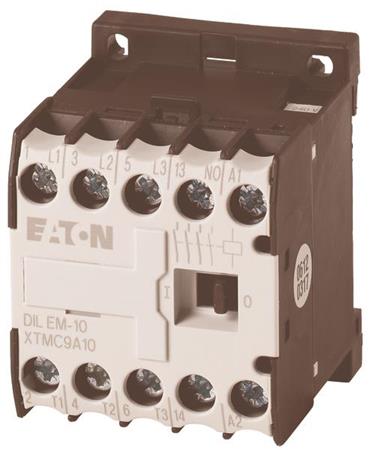

Eaton DILEM-10 kontaktor med synlige skrueklemmer, tre hovedkontakter og en hjælpekontakt.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Eaton
3-polet DILEM-kontaktor til motorer og resistive belastninger. AC-spole på 230 V, 1 NO-hjælpekontakt og skrueforbindelser. Læs mere…
  • Varenr.:
    5422321524
  • EAN nr.:
    4015080523024
  • Typenr.:
    DILEM-10(230V50/60HZ)
pr. stk. inkl. moms
247,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Kontaktor til motorer og resistive belastninger

DILEM-10 er en 3-polet kontaktor med AC-betjening og en hjælpekontakt, der er normalt åben (1 NO). Den er beregnet til motorer og resistive belastninger, herunder modstandsovne, og er også egnet til motorer i effektivitetsklasse IE3.

Kontaktorens anvendelseskategorier omfatter AC-1 til ikke-induktive eller lettere induktive belastninger, AC-3 til almindelige AC-induktionsmotorer, der startes og afbrydes under drift, samt AC-4 til start, tilkobling, reversering og nykning af almindelige AC-induktionsmotorer. Den kan anvendes med DILEM- og DILE-kontaktorer.

Elektriske data

  • Hovedkontakter: 3 sluttende (NO) og 0 brydende (NC).
  • Hjælpekontakter: 1 sluttende (NO) og 0 brydende (NC).
  • Spolespænding: 230 V AC ved 50 Hz og 230 V AC ved 60 Hz. Spolespænding DC: 0 V.
  • Driftsspænding: 24–690 V AC ved både 50 Hz og 60 Hz.
  • Nominel driftsstrøm ved AC-3, 400 V: 9 A.
  • Nominel driftseffekt ved AC-3, 400 V: 4 kW.
  • Nominel driftsstrøm ved AC-1, 400 V: 22 A.
  • Nominel strøm ved AC-4, 400 V: 6,6 A. Nominel effekt ved AC-4, 400 V: 3 kW.
  • Nominel driftseffekt efter NEMA: 3,7 kW.
  • Angivet konventionel termisk strøm for 3-polet kontaktor ved 50–60 Hz: åben ved 40 °C, Ith = Ie = 22 A; lukket, Ith = 16 A. Yderligere angivne værdier: åben, Ith = 50 A; lukket, Ith = 40 A.

Maksimal effekt for trefasede motorer

  • AC-3, 50–60 Hz: 2,2 kW ved 220–230 V, 4 kW ved 380–400 V og 4 kW ved 660–690 V.
  • AC-4, 50–60 Hz: 1,5 kW ved 220–230 V, 3 kW ved 380–400 V og 3 kW ved 660–690 V.

Tilslutning og mål

  • Tilslutning af hovedstrømkreds: skrueforbindelser.
  • Mål: 45 mm bred, 58 mm høj og 51 mm dyb.
  • Ikke egnet til DIN-skinnemontage.

Identifikation

  • Typenummer: DILEM-10(230V50/60HZ).
  • Produktnummer: 5422321524.
  • EAN: 4015080523024.

Specifikationer

  • Varenummer:
    5422321524
  • EAN nummer:
    4015080523024
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    DILEM-10(230V50/60HZ)
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    24 - 690 V
  • Driftsspænding AC 60 Hz:
    24 - 690 V
  • Dybde:
    51.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    58.0 mm
  • Nominel drift effekt NEMA:
    3.7 kW
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominel effekt ved AC-4, 400 V:
    3.0 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    6.6 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    22.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    230 - 230 V
  • Spolespænding AC 60HZ:
    230 - 230 V
  • Spolespænding DC:
    0 - 0 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Eaton
