Kontaktor DILM9-01, 3-polet, 42 V 50 Hz / 48 V 60 Hz

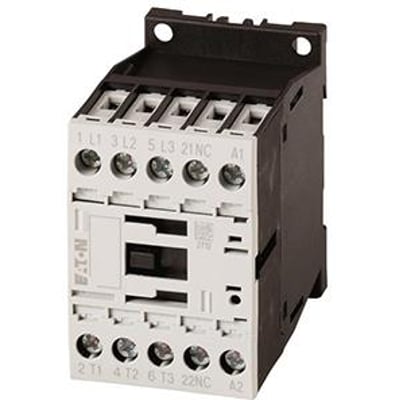

Eaton DILM9-01 kontaktor med tre poler og sort-hvidt kabinet, vist skråt forfra med tilslutningsklemmer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Eaton
3-polet kontaktor til motorer med AC-spole, 9 A ved AC-3 og 22 A ved AC-1 ved 400 V. Skrueklemmer og én NC-hjælpekontakt. Læs mere…
  • Varenr.:
    5422321702
  • EAN nr.:
    4015082767211
  • Typenr.:
    DILM9-01(42V50HZ,48V60HZ)
pr. stk. inkl. moms
309,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Kontaktor til motorstyring

DILM9-01 er en 3-polet kontaktor til motorer. Den har skruetilslutning i hovedstrømkredsen, AC-drift og en spejlkontakt. Kontaktorer i anvendelsesområdet fås til motorer op til 170 A.

Kontaktoren kan anvendes til ikke-induktive eller lettere induktive belastninger og modstandsovne i kategori AC-1 samt til AC-induktionsmotorer i kategorierne AC-3 og AC-4. AC-3 omfatter motorer, der startes og afbrydes under drift. AC-4 omfatter start, tilslutning, reversering og nykning.

Elektriske data

  • Nominel driftsstrøm ved AC-3, 380–400 V: 9 A.
  • Nominel driftsstrøm ved AC-1, 400 V: 22 A.
  • Nominel strøm ved AC-4, 400 V: 6 A.
  • AC-1, 3-polet, 50–60 Hz og 40 °C: termisk strøm 22 A i åben udførelse og 18 A i lukket udførelse.
  • AC-1, 1-polet: termisk strøm 50 A i åben udførelse og 45 A i lukket udførelse.
  • Maksimal motoreffekt ved AC-3, 50–60 Hz: 2,5 kW ved 220–230 V, 4 kW ved 380–400 V og 4,5 kW ved 660–690 V.
  • Maksimal motoreffekt ved AC-4, 50–60 Hz: 1,5 kW ved 220–230 V, 2,5 kW ved 380–400 V og 3,6 kW ved 660–690 V.
  • Nominel drifteffekt ved AC-3, 400 V: 4 kW. Nominel effekt ved AC-4, 400 V: 2,5 kW.
  • Nominel driftseffekt efter NEMA: 3,7 kW.
  • Driftsspænding: 24–690 V AC ved både 50 Hz og 60 Hz.
  • Spolespænding: 42 V AC ved 50 Hz og 48 V AC ved 60 Hz. Spolespænding DC: 0 V.

Tilslutninger og montering

  • Tre sluttende hovedkontakter og ingen brydende hovedkontakter.
  • Én NC-hjælpekontakt (normalt lukket) og ingen NO-hjælpekontakter.
  • Hovedstrømkreds med skrueforbindelse.
  • Egner sig ikke til DIN-skinnemontage.
  • Kan kombineres med ekstrakontakt DILA-XHI (V)..
  • Kontakter til EN 50 012.

Kontaktoren er også egnet til motorer med effektivitetsklasse IE3. IE3-parate enheder identificeres med et logo på emballagen.

Mål

  • Bredde: 45 mm.
  • Dybde: 75 mm.
  • Højde: 68 mm.

Specifikationer

  • Varenummer:
    5422321702
  • EAN nummer:
    4015082767211
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    DILM9-01(42V50HZ,48V60HZ)
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    24 - 690 V
  • Driftsspænding AC 60 Hz:
    24 - 690 V
  • Dybde:
    75.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    68.0 mm
  • Nominel drift effekt NEMA:
    3.7 kW
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominel effekt ved AC-4, 400 V:
    2.5 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    6.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    22.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    42 - 42 V
  • Spolespænding AC 60HZ:
    48 - 48 V
  • Spolespænding DC:
    0 - 0 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Eaton
