Kontaktor DILEM-10-C, 230 V, 50/60 Hz, 3-polet, 9 A

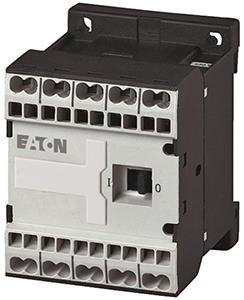

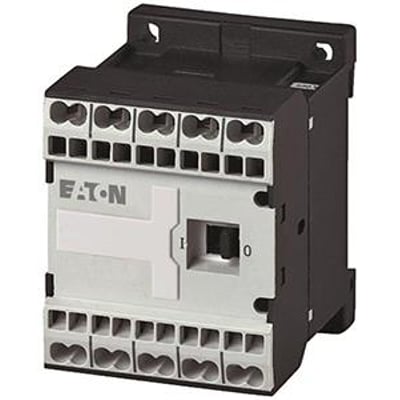

Eaton DILEM-10-C 3-polet kontaktor med fjederklemmer, set forfra i skrå vinkel.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Eaton
3-polet DILEM-kontaktor med fjederklemmer, 230 V AC-spole og én hjælpekontakt. Til motorer og resistive belastninger. Læs mere…
  • Varenr.:
    5422321728
  • EAN nr.:
    4015082316679
  • Typenr.:
    DILEM-10-C(230V50/60HZ)
pr. stk. inkl. moms
247,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

DILEM-10-C er en 3-polet minikontaktor til motorer og resistive belastninger. Den har fjederklemmer til hovedstrømkredsen og leveres med én normalt åben hjælpekontakt. Kontaktoren drives med AC og har en spolespænding på 230 V ved 50 og 60 Hz.

Den er beregnet til anvendelseskategorierne AC-1, NAC-3 og AC-4 og kan anvendes til motorer i virkningsgradsklasse IE3. IE3-enheder identificeres med et logo på emballagen. Kontaktoren kan anvendes sammen med DILEM-C og DILE-C.

Elektriske specifikationer

  • AC-1: Til ikke-induktive eller lettere induktive belastninger, herunder modstandsovne. Nominel driftsstrøm ved 400 V: 22 A.
  • AC-3: Til normale AC-induktionsmotorer, der startes og afbrydes under drift. Nominel driftsstrøm ved 380–400 V: 9 A.
  • AC-4: Til normale AC-induktionsmotorer ved start, tilkobling, reversering og nykning. Nominel driftsstrøm ved 400 V: 6,6 A.
  • Termisk strøm for 3-polet kontaktor, 50–60 Hz: ved 40 °C er Ith = Ie = 22 A i åben udførelse og Ith = 16 A i lukket udførelse. Derudover er Ith angivet til 50 A i åben og 40 A i lukket udførelse.
  • Maksimal mærkeeffekt for trefasemotorer ved AC-3, 50–60 Hz: 2,2 kW ved 220–230 V, 4 kW ved 380–400 V og 4 kW ved 660–690 V.
  • Maksimal mærkeeffekt for trefasemotorer ved AC-4, 50–60 Hz: 1,5 kW ved 220–230 V, 3 kW ved 380–400 V og 3 kW ved 660–690 V.
  • Nominel driftseffekt ved AC-3, 400 V: 4 kW. Nominel effekt ved AC-4, 400 V: 3 kW. Nominel driftseffekt NEMA: 3,7 kW.
  • Driftsspænding AC ved 50 og 60 Hz: 24–690 V.
  • Spolespænding: 230 V AC ved 50 og 60 Hz. Spolespænding DC er angivet som 0–0 V.

Tilslutninger og mål

  • Hovedkontakter: 3 sluttende og 0 brydende.
  • Hjælpekontakter: 1 normalt åben (NO) og 0 normalt lukket (NC).
  • Tilslutningstype for hovedstrømkredsen: fjederklemme.
  • Mål: bredde 45 mm, højde 58 mm og dybde 52 mm.
  • Ikke egnet til DIN-skinnemontage.

Produktidentifikation

  • Type: DILEM-10-C (230V50/60HZ).
  • Produktnummer: 5422321728.
  • EAN: 4015082316679.

Specifikationer

  • Varenummer:
    5422321728
  • EAN nummer:
    4015082316679
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    DILEM-10-C(230V50/60HZ)
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    24 - 690 V
  • Driftsspænding AC 60 Hz:
    24 - 690 V
  • Dybde:
    52.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    58.0 mm
  • Nominel drift effekt NEMA:
    3.7 kW
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominel effekt ved AC-4, 400 V:
    3.0 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    6.6 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    22.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    230 - 230 V
  • Spolespænding AC 60HZ:
    230 - 230 V
  • Spolespænding DC:
    0 - 0 V
  • Tilslutningstype hovedstrømkreds:
    Fjederklemme
  • Producent/forhandler:
    Eaton
