Kontaktor DILM225A/22(RAC240), 225 A, 190–240 V AC

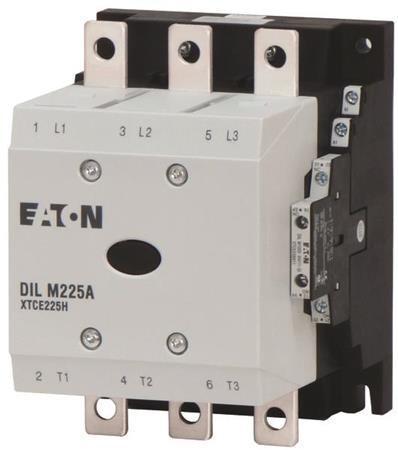

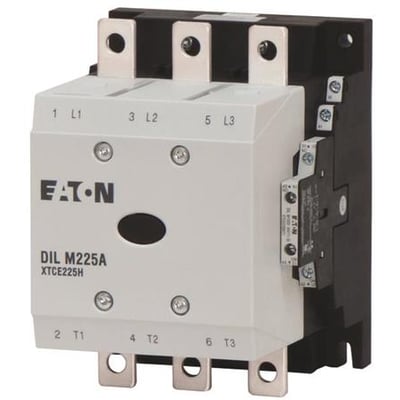

Eaton DILM225A/22(RAC240) kontaktor på 225 A med lys front, sort sidehus og tre synlige hovedtilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Eaton
Kontaktor til motorer med AC-3-drift op til 110 kW ved 400 V. Har 3 hovedkontakter, 2 NO- og 2 NC-hjælpekontakter og AC-spole på 190–240 V. Læs mere…
  • Varenr.:
    5422322633
  • EAN nr.:
    4015081363254
  • Typenr.:
    DILM225A/22(RAC240)
pr. stk. inkl. moms
4.942,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

DILM225A/22(RAC240) er en kontaktor til motorer og standardenheder over 170 A. Den kan anvendes til AC-1-belastninger, herunder ikke-induktive eller lettere induktive belastninger og modstandsovne, samt til AC-3- og AC-4-drift.

Elektriske data

  • Driftstype: AC. Spolespænding: 190–240 V ved 50 Hz og 190–240 V ved 60 Hz.
  • Nominel driftsstrøm ved AC-3 og 400 V: 225 A. Nominel driftseffekt ved AC-3 og 400 V: 110 kW.
  • Nominel driftsstrøm ved AC-4 og 400 V: 164 A. Nominel effekt ved AC-4 og 400 V: 90 kW.
  • Nominel driftsstrøm ved AC-1 og 400 V: 430 A.
  • NEMA-driftseffekt: 111 kW.
  • AC-1, konventionel termisk friluftsstrøm ved 50–60 Hz: For 3 poler er Ith = Ie = 386 A i åben tilstand ved 40 °C og Ith = 275 A i lukket tilstand. For 1 pol er Ith = 707 A i åben tilstand og Ith = 636 A i lukket tilstand.

Motorbelastning

  • Maksimal motoreffekt ved AC-3 og 50–60 Hz: 70 kW ved 220/230 V, 110 kW ved 380/400 V og 150 kW ved 660/690 V.
  • Maksimal motoreffekt ved AC-4 og 50–60 Hz: 51 kW ved 220/230 V, 90 kW ved 380/400 V og 110 kW ved 660/690 V.
  • Ved 660 V, 690 V eller 1000 V er kontaktoren ikke direkte reverserende.

Kontakter og tilslutning

  • 3 sluttende hovedkontakter og 0 brydende hovedkontakter (NC).
  • 2 NO-hjælpekontakter (normalt åbne) og 2 NC-hjælpekontakter (normalt lukkede).
  • Tilslutning er angivet som skruetilslutning; hovedstrømkredsen er angivet med skinnetilslutning.
  • Kan kombineres med ekstrakontakt DILM1000-XHI...
  • Indkoblingselektronikken har integreret dæmpningskredsløb.
  • Spolespænding DC: 0–0 V.

Mål og montering

  • Højde: 190 mm.
  • Bredde: 140 mm.
  • Dybde: 158 mm.
  • Ikke egnet til DIN-skinnemontage.

Specifikationer

  • Varenummer:
    5422322633
  • EAN nummer:
    4015081363254
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    DILM225A/22(RAC240)
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal hjælpekontakter som er NC:
    2.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    140.0 mm
  • Driftsspænding AC 50 Hz:
    190 - 240 V
  • Driftsspænding AC 60 Hz:
    190 - 240 V
  • Dybde:
    158.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    190.0 mm
  • Nominel drift effekt NEMA:
    111.0 kW
  • Nominel drifteffekt AC-3, 400 V:
    110.0 kW
  • Nominel effekt ved AC-4, 400 V:
    90.0 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    164.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    225.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    430.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    190 - 240 V
  • Spolespænding AC 60HZ:
    190 - 240 V
  • Spolespænding DC:
    0 - 0 V
  • Tilslutningstype hovedstrømkreds:
    Skinnetilslutning
  • Producent/forhandler:
    Eaton
