Kontaktor DILM95-22, 95 A, 230 V AC / 240 V AC

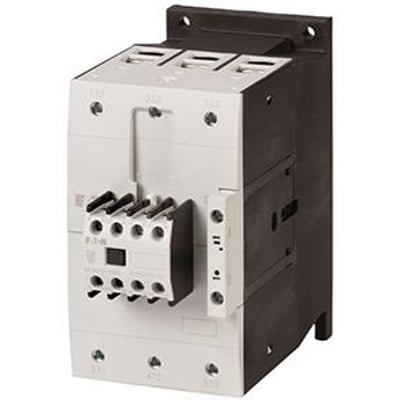

Eaton DILM95-22-kontaktor til motorstyring med lys front, mørke sider og skrueforbindelser.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Eaton
Kontaktor til motorstyring med 3 hovedkontakter, AC-3 95 A ved 400 V og spolespænding 230 V AC ved 50 Hz eller 240 V AC ved 60 Hz. Læs mere…
  • Varenr.:
    5422324220
  • EAN nr.:
    4015082395278
  • Typenr.:
    DILM95-22(230V50HZ,240V60HZ)
pr. stk. inkl. moms
2.570,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Kontaktor til motorer med skrueterminaler og AC-betjening. Produktserien omfatter komplette enheder op til 170 A. Kontaktoren er også egnet til motorer i virkningsgradsklasse IE3. IE3-parate enheder identificeres med et logo på emballagen.

Typebetegnelse: DILM95-22 (230 V 50 Hz, 240 V 60 Hz). Produktnummer: 5422324220. EAN: 4015082395278.

Anvendelse og kontaktdata

  • AC-1: Ikke-induktive eller lettere induktive belastninger, herunder modstandsovne.
  • AC-3: Normale AC-induktionsmotorer, der startes og afbrydes under drift.
  • AC-4: Normale AC-induktionsmotorer med start, tilkobling, reversering og nykning.
  • Nominel driftsstrøm AC-3 ved 380–400 V: 95 A.
  • Nominel driftsstrøm AC-4 ved 400 V: 50 A.
  • Nominel driftsstrøm AC-1 ved 400 V: 130 A.
  • Tre sluttende hovedkontakter og ingen brydende hovedkontakter.
  • To normalt åbne og to normalt lukkede hjælpekontakter. Kontakterne er udført efter EN 50 012, og kontaktoren har spejlkontakt.

Strøm- og effektdata

  • AC-1, konventionel termisk strøm, 3-polet ved 50–60 Hz og 40 °C: åben 130 A, lukket 100 A.
  • AC-1, konventionel termisk strøm, 1-polet: åben 275 A, lukket 250 A.
  • Maksimal effekt for trefasemotorer ved AC-3, 50–60 Hz: 30 kW ved 220–230 V, 45 kW ved 380–400 V og 75 kW ved 660–690 V.
  • Maksimal effekt for trefasemotorer ved AC-4, 50–60 Hz: 16 kW ved 220–230 V, 26 kW ved 380–400 V og 35 kW ved 660–690 V.
  • Nominel drifteffekt ved AC-3, 400 V: 45 kW.
  • Nominel effekt ved AC-4, 400 V: 26 kW.
  • Nominel driftseffekt efter NEMA: 55 kW.

Elektriske data og tilslutning

  • Spolespænding: 230 V AC ved 50 Hz og 240 V AC ved 60 Hz. Spolespænding DC: 0 V.
  • Driftsspænding: 230–690 V AC ved både 50 Hz og 60 Hz.
  • Tilslutning til hovedstrømkredsen med skrueforbindelse.
  • Ikke egnet til DIN-skinnemontage.

Mål

  • Højde: 170 mm.
  • Bredde: 90 mm.
  • Dybde: 175 mm.

Specifikationer

  • Varenummer:
    5422324220
  • EAN nummer:
    4015082395278
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    DILM95-22(230V50HZ,240V60HZ)
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal hjælpekontakter som er NC:
    2.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    90.0 mm
  • Driftsspænding AC 50 Hz:
    230 - 690 V
  • Driftsspænding AC 60 Hz:
    230 - 690 V
  • Dybde:
    175.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    170.0 mm
  • Nominel drift effekt NEMA:
    55.0 kW
  • Nominel drifteffekt AC-3, 400 V:
    45.0 kW
  • Nominel effekt ved AC-4, 400 V:
    26.0 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    50.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    95.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    130.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    230 - 230 V
  • Spolespænding AC 60HZ:
    240 - 240 V
  • Spolespænding DC:
    0 - 0 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Eaton
