Kontaktor DILM80(230V50/60HZ), 3-polet, 80 A

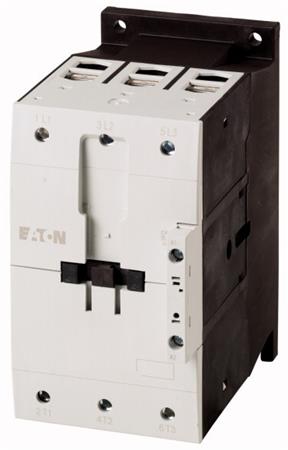

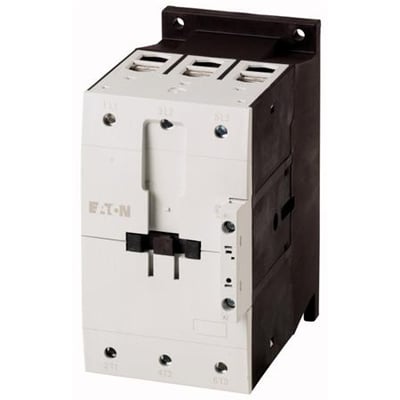

Eaton DILM80 er en 3-polet kontaktor på 80 A med 230 V AC-spole, vist skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Eaton
3-polet AC-kontaktor til motorer med 230 V AC-spole, 80 A ved AC-3 og skrueforbindelser. Til AC-1, AC-3 og AC-4. Læs mere…
  • Varenr.:
    5422327900
  • EAN nr.:
    4015082394103
  • Typenr.:
    DILM80(230V50/60HZ)
pr. stk. inkl. moms
2.044,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Anvendelse og konstruktion

DILM80(230V50/60HZ) er en 3-polet kontaktor til motorapplikationer. Produktbeskrivelsen angiver anvendelse for motorkontaktorer op til 170 A. Kontaktoren har skrueforbindelser og AC-betjening og kan også anvendes til motorer i effektivitetsklasse IE3. IE3-parate enheder identificeres med et logo på emballagen.

  • Anvendelseskategori AC-1: ikke-induktive eller lettere induktive belastninger, herunder modstandsovne.
  • Anvendelseskategori NAC-3: normale AC-induktionsmotorer, der starter og afbrydes under drift.
  • Anvendelseskategori AC-4: normale AC-induktionsmotorer, herunder start, tilslutning, reversering og nykning.
  • 3 sluttende hovedkontakter, 0 brydende hovedkontakter NC samt 0 hjælpekontakter NO og 0 hjælpekontakter NC.
  • Kontakter til EN 50 012.

Elektriske data

  • Nominel driftsstrøm AC-3 ved 380–400 V: 80 A.
  • Nominel driftsstrøm AC-1 ved 400 V: 110 A.
  • AC-1, konventionel termisk strøm i fri luft, 3-polet ved 50–60 Hz: åben ved 40 °C, Ith = Ie = 110 A; lukket, Ith = 80 A.
  • AC-1, konventionel termisk strøm, 1-polet: åben, Ith = 225 A; lukket, Ith = 200 A.
  • Maksimal motorstørrelse ved AC-3 og 50–60 Hz: 25 kW ved 220–230 V, 37 kW ved 380–400 V og 63 kW ved 660–690 V.
  • Maksimal motorstørrelse ved AC-4 og 50–60 Hz: 11,5 kW ved 220–230 V, 19 kW ved 380–400 V og 26 kW ved 660–690 V.
  • Nominel effekt ved AC-4, 400 V: 20 kW; nominel strøm Ie ved AC-4, 400 V: 40 A.
  • Nominel driftseffekt NEMA: 44,7 kW.
  • Spolespænding: 230 V AC ved både 50 Hz og 60 Hz. Spolespænding DC er angivet til 0–0 V.
  • Driftsspænding: 230–690 V AC ved både 50 Hz og 60 Hz.

Mål og tilslutning

Hovedstrømkredsen tilsluttes med skrueforbindelse. Kontaktoren er ikke egnet til DIN-skinnemontage.

  • Bredde: 90 mm
  • Højde: 170 mm
  • Dybde: 160 mm

Kompatibilitet

Kontaktoren kan kombineres med ekstrakontakterne DILM150-XHI (V).. og DILM1000-XHI (V)...

Specifikationer

  • Varenummer:
    5422327900
  • EAN nummer:
    4015082394103
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    DILM80(230V50/60HZ)
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    90.0 mm
  • Driftsspænding AC 50 Hz:
    230 - 690 V
  • Driftsspænding AC 60 Hz:
    230 - 690 V
  • Dybde:
    160.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    170.0 mm
  • Nominel drift effekt NEMA:
    44.7 kW
  • Nominel drifteffekt AC-3, 400 V:
    37.0 kW
  • Nominel effekt ved AC-4, 400 V:
    20.0 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    40.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    80.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    110.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    230 - 230 V
  • Spolespænding AC 60HZ:
    230 - 230 V
  • Spolespænding DC:
    0 - 0 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Eaton
