TeSys K kontaktor til reversering, 6 A, 24 V AC, LC2K0601B7

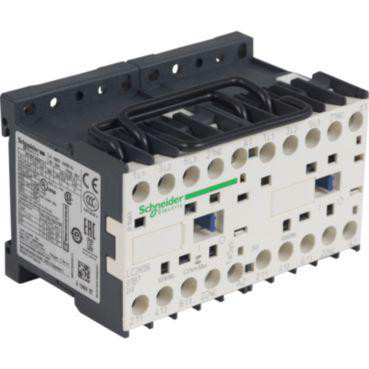

Schneider Electric TeSys K LC2K0601B7 reverseringskontaktor, 6 A og 24 V AC, set forfra med skrueklemmer.Schneider Electric TeSys K LC2K0601B7 reverseringskontaktor, 6 A og 24 V AC, set bagfra med lyse terminaler.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TeSys K reverseringskontaktor med 3 poler, 6 A ved AC-3/400 V, 24 V AC-betjening, 2,2 kW og kapslingsklasse IP20. Læs mere…
  • Varenr.:
    7522021861
  • EAN nr.:
    3389110428520
  • Typenr.:
    LC2K0601B7
pr. stk. inkl. moms
1.120,00 kr.

Måske interessant?

Beskrivelse

TeSys K kontaktor til reversering

TeSys K LC2K0601B7 er en 3-polet kontaktor til reversering med 24 V AC-betjening. Den nominelle driftsstrøm er 6 A ved AC-3 og 400 V, og den nominelle driftseffekt er 2,2 kW ved AC-3 og 400 V. Den angivne nominelle driftseffekt efter NEMA er 2,24 kW.

  • Type: LC2K0601B7
  • Produktnummer: 7522021861
  • EAN: 3389110428520
  • 3 poler og 3 sluttende hovedkontakter (NO)
  • 0 brydende hovedkontakter (NC), 0 hjælpekontakter NO og 1 hjælpekontakt NC
  • Funktion: reverseringssikkerhed
  • Kapslingsklasse: IP20
  • NEMA-beskyttelsesgrad: Andet
  • Mål: 90 mm bred, 58 mm høj og 57 mm dyb

Strømværdier og sikringer

Leverandørdata angiver følgende strømværdier for effekt- og signalstrømkreds. Værdierne er angivet ved højst 50 °C, hvor dette fremgår.

  • Effektkreds: 40 A i 15 min., 45 A i 3 min. og 60 A i 1 min.
  • Effektkreds: 80 A i 30 sek. og 80 A i 10 sek.
  • Effektkreds: 85 A i 5 sek. og 90 A i 1 sek.
  • Signalstrømkreds: 80 A i 1 sek. og 90 A i 500 ms.
  • Sikringsstørrelse for signalstrømkreds: 10 A gG iht. IEC 60947 og 10 A gG iht. VDE 0660.
  • Sikringsstørrelse for effektkreds: 25 A aM samt 25 A gG ved højst 440 V.

Isolationsspænding og holdbarhed

Den angivne isolationsspænding (Ui) er 600 V for effekt- og signalstrømkreds iht. CSA C22.2 No 14 og UL 508. For effektkredsen er Ui 690 V iht. IEC 60947-4-1. For signalstrømkredsen er Ui 690 V iht. IEC 60947-4-1 og IEC 60947-5-1.

  • Elektrisk holdbarhed: 0,18 Mcycles ved 20 A AC-1 og Ue højst 440 V.
  • Elektrisk holdbarhed: 1,3 Mcycles ved 9 A AC-3 og Ue højst 440 V.
  • Mekanisk holdbarhed: 5 Mcycles.
  • B10d: 1.369.863 kredsløb for kontaktor med nominel belastning iht. EN/ISO 13849-1.
  • B10d: 20.000.000 kredsløb for kontaktor med mekanisk belastning iht. EN/ISO 13849-1.
  • Driftstid: 10–20 ms ved spole uden spænding og åbning af NO-kontakt; 10–20 ms ved spole med spænding og lukning af NO-kontakt.

Tilslutning og montage

Hovedstrømkreds og styrekreds tilsluttes med skrueforbindelser. Kontaktoren kan monteres på plade eller skinne.

  • Én massiv leder: 1,5–4 mm².
  • Én fleksibel leder med kabelende: 0,34–2,5 mm².
  • Én fleksibel leder uden kabelende: 0,75–4 mm².
  • To massive ledere: 1,5–4 mm².
  • To fleksible ledere med kabelender: 0,34–1,5 mm².
  • To fleksible ledere uden kabelender: 0,75–4 mm².
  • Tilspændingsmoment: 1,3 Nm.
  • Angivne skruetrækkere: Phillips nr. 2 og flad skruetrækker med Ø 6 mm.

Standarder og anvendelse

Kontaktoren er angivet med CSA- og UL-certificeringer. Standarderne omfatter BS 5424, IEC 60947, NF C 63-110 og VDE 0660.

TeSys K-serien omfatter reverserende og ikke-reverserende kontaktorer. Serien er angivet til brug i industri, infrastruktur og bygninger, herunder enkle styresystemer. Anvendelserne omfatter også støjfølsomme områder eller steder, hvor hovedforsyningen forstyrres, samt systemer med programmerbare controllerudgange.

  • TeSys K-serien omfatter kontaktorer op til 7,5 kW ved 400/415 V.
  • Angivne nominelle strømvarianter i serien: 6 A, 9 A og 12 A.
  • Styrekredsmuligheder i serien: AC, DC, DC med lavt forbrug og lydløs udførelse.
  • Angivne anvendelseseffekter for serien: 2,2 kW, 4,5 kW og 5,5 kW i AC-3 og AC-4.
  • Tilslutningsmuligheder i serien: skrueklemme, Faston-stik, fjederklemme og ben til printkort.

Specifikationer

  • Varenummer:
    7522021861
  • EAN nummer:
    3389110428520
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC2K0601B7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    90.0 mm
  • Dybde:
    57.0 mm
  • Funktion:
    Reverseringssikkerhed
  • Højde:
    58.0 mm
  • Kapslingsklasse IP:
    IP20
  • Nominel drift effekt NEMA:
    2.24 kW
  • Nominel drifteffekt AC-3, 400 V:
    2.2 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    6.0 A
  • Poltal:
    3P
  • Spænding:
    24V
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Spolespænding DC:
    0 - 0 V
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
