Kontaktor til reversering TeSys K, 6 A, 24 V AC, LC2K0610B7

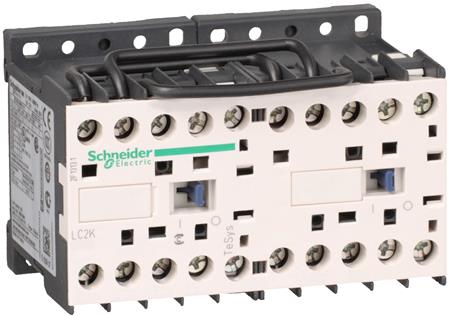

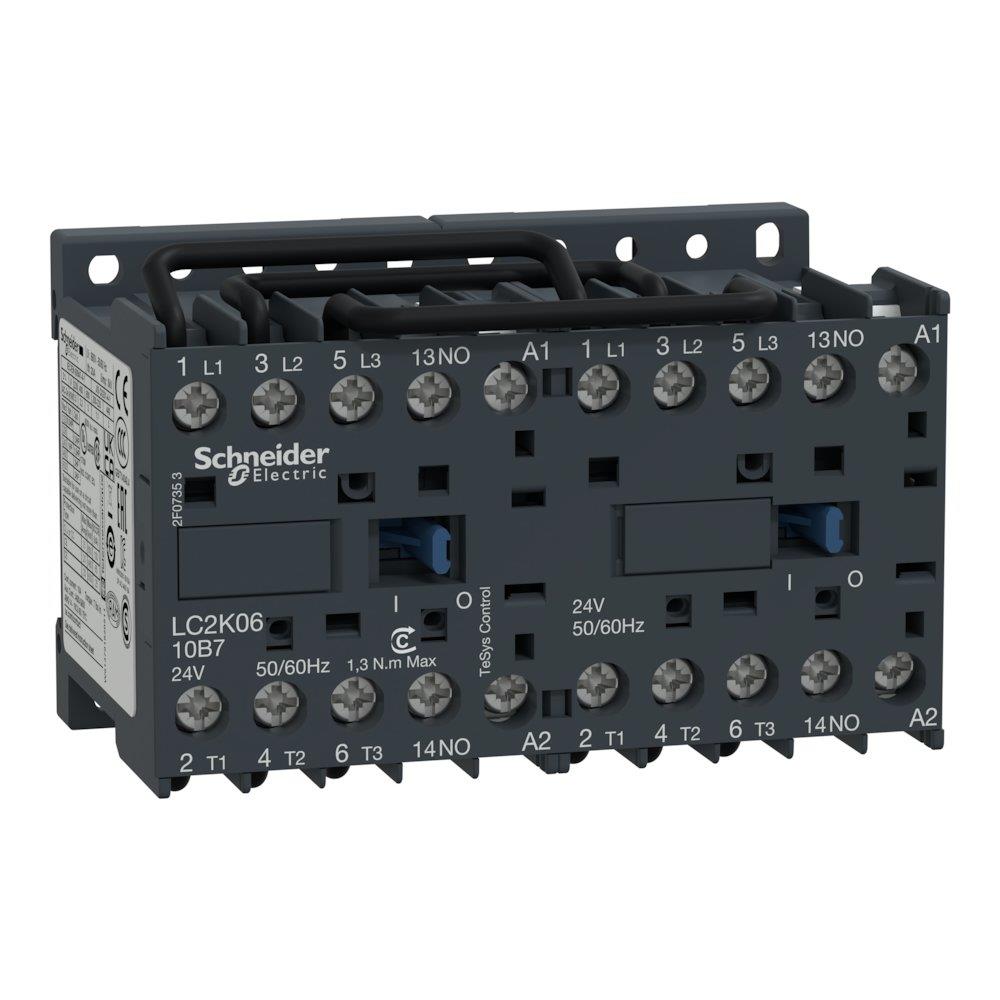

Schneider Electric TeSys K LC2K0610B7 vendekontaktor, 6 A og 24 V AC, set forfra med skrueklemmer og ledningsbøjler.Schneider Electric TeSys K LC2K0610B7 vendekontaktor, 6 A og 24 V AC, med lys front, set skråt forfra og fra siden.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TeSys K vendekontaktor med 3 poler, 6 A AC-3 ved 400 V, 2,2 kW og 24 V AC-spole. IP20, skrueklemmer og indbygget mekanisk spærring. Læs mere…
  • Varenr.:
    7522021777
  • EAN nr.:
    3389110429435
  • Typenr.:
    LC2K0610B7
pr. stk. inkl. moms
1.106,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til reversering med TeSys K

LC2K0610B7 er en 3-polet kontaktor til reversering af motordrift. Den har 24 V AC-betjening, en nominel driftsstrøm på 6 A ved AC-3 og 400 V samt en nominel drifteffekt på 2,2 kW ved AC-3 og 400 V. Konstruktionen har indbygget mekanisk spærring og skrueforbindelser til hoved- og styrekreds.

  • Type: LC2K0610B7
  • Serie: TeSys K
  • Reverseringsfunktion: 2 × 3P + 1 NO ifølge produkttypen
  • Hovedkontakter: 3 sluttende, 0 brydende
  • Hjælpekontakter: 1 sluttende NO, 0 brydende NC
  • Nominel driftstrøm: 6 A ved AC-3 og 400 V
  • Nominel drifteffekt: 2,2 kW ved AC-3 og 400 V; 2,24 kW efter NEMA
  • Spolespænding: 24 V AC ved 50 og 60 Hz
  • Driftsspænding: 440 V AC ved 50 og 60 Hz
  • Kapslingsklasse: IP20
  • Beskyttelsesgrad efter NEMA: Andet
  • Mål: 90 mm bred, 58 mm høj og 57 mm dyb

Belastningsværdier og sikringer

Datagrundlaget angiver en AC-3-værdi på 15 min for effektkredsen, men den tilhørende strømværdi fremgår ikke tydeligt. Derudover er følgende strøm- og tidsværdier angivet:

  • Effektkreds: 40 A ved højst 50 °C i 3 min
  • Effektkreds: 45 A ved højst 50 °C i 1 min
  • Effektkreds: 60 A ved højst 50 °C i 30 s
  • Effektkreds: 80 A ved højst 50 °C i 10 s
  • Signalkreds: 80 A i 1 s
  • Effektkreds: 85 A ved højst 50 °C i 5 s
  • Effektkreds: 90 A ved højst 50 °C i 1 s
  • Signalkreds: 90 A i 500 ms
  • Anbefalet sikring til signalkreds: 10 A gG i henhold til IEC 60947 og VDE 0660
  • Anbefalet sikring til effektkreds: 25 A aM eller 25 A gG ved højst 440 V

Isolering og holdbarhed

  • Isolationsspænding for effekt- og signalkreds: 600 V i henhold til CSA C22.2 No 14 og UL 508
  • Isolationsspænding for effekt- og signalkreds: 690 V i henhold til IEC 60947-4-1
  • Isolationsspænding for signalkreds: 690 V i henhold til IEC 60947-5-1
  • Elektrisk holdbarhed: 0,18 Mcycles ved 20 A AC-1 og Ue ≤ 440 V; 1,3 Mcycles ved 9 A AC-3 og Ue ≤ 440 V
  • Mekanisk holdbarhed: 5 Mcycles
  • B10d: 1.369.863 kredsløb ved nominel kontaktorbelastning og 20.000.000 kredsløb ved mekanisk belastning, i henhold til EN/ISO 13849-1
  • Driftstid: 10–20 ms fra spolen frakobles, til NO-kontakten åbner, og 10–20 ms fra spolen tilkobles, til NO-kontakten lukker

Tilslutning og montage

Hovedstrømkreds og styrekreds tilsluttes med skrueterminaler. Tilspændingsmomentet er 1,3 N·m. De angivne skruetrækkere er Philips nr. 2 og flad skruetrækker med Ø 6 mm.

  • 1 stiv leder: 1,5–4 mm²
  • 1 fleksibel leder med kabelende: 0,34–2,5 mm²
  • 1 fleksibel leder uden kabelende: 0,75–4 mm²
  • 2 stive ledere: 1,5–4 mm²
  • 2 fleksible ledere med kabelender: 0,34–1,5 mm²
  • 2 fleksible ledere uden kabelender: 0,75–4 mm²

Leverandørteksten angiver montage på plade eller 35 mm DIN-skinne, mens attributfeltet angiver, at montageskinnemulighed ikke er tilgængelig. Leverandørteksten nævner også skruemontage og fortrådede effekttilslutninger som standard på versionen med skrueforbindelse.

Standarder og produktserie

Produktet er angivet i henhold til standarderne BS 5424, IEC 60947, NF C 63-110 og VDE 0660 og har CSA- og UL-produktcertificeringer.

TeSys K-serien omfatter reverserende og ikke-reverserende kontaktorer. De angivne strømvarianter i serien er 6, 9 og 12 A. Serien er beskrevet med styrekredse til vekselstrøm, jævnstrøm, jævnstrøm med lavt forbrug samt lydløs udførelse. Serien er angivet til anvendelser på 2,2, 4,5 og 5,5 kW i AC-3 og AC-4 samt op til 7,5 kW ved 400/415 V. Tilslutningsmuligheder i serien omfatter skrueklemme, Faston-stik, fjederklemme og printkortben. Clipsbare hjælpekontaktblokke er nævnt som tilbehør. Anvendelsesområderne angives som industri, infrastruktur og bygninger.

  • Produktnummer: 7522021777
  • EAN: 3389110429435
  • Oprindelsesland angivet som FR

Specifikationer

  • Varenummer:
    7522021777
  • EAN nummer:
    3389110429435
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC2K0610B7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    90.0 mm
  • Driftsspænding AC 50 Hz:
    440 - 440 V
  • Driftsspænding AC 60 Hz:
    440 - 440 V
  • Dybde:
    57.0 mm
  • Funktion:
    Reverseringssikkerhed
  • Højde:
    58.0 mm
  • Kapslingsklasse IP:
    IP20
  • Montageskinnemulighed:
    Nej
  • Nominel drift effekt NEMA:
    2.24 kW
  • Nominel drifteffekt AC-3, 400 V:
    2.2 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    6.0 A
  • Poltal:
    3P
  • Spænding:
    24V
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
