TeSys K kontaktor til reversering, 6 A, 230 V AC, 3P, LC2K0601P7

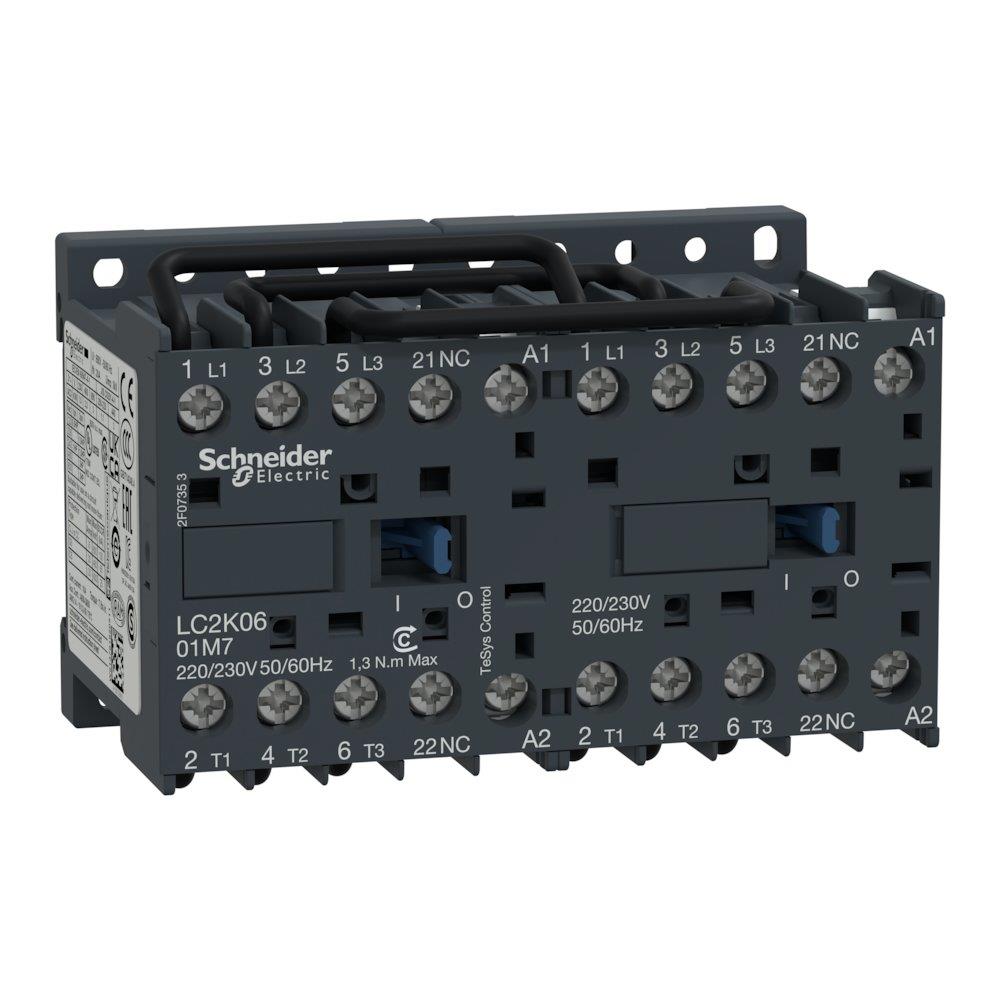

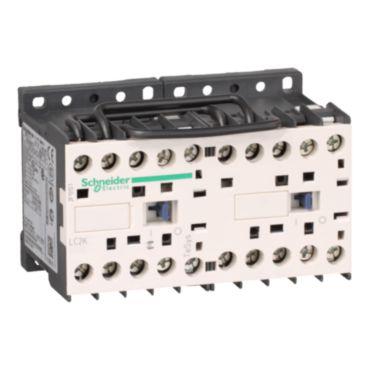

Schneider Electric TeSys K LC2K0601P7-reverseringskontaktor, 6 A og 230 V AC, set skråt forfra med mørkt hus.Schneider Electric TeSys K LC2K0601P7-reverseringskontaktor, 6 A og 230 V AC, set skråt forfra med lyst frontpanel.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TeSys K-reverseringskontaktor med 3P, 6 A AC-3, 230 V AC-spole, 3 sluttende hovedkontakter og 1 brydende hjælpekontakt. IP20. Læs mere…
  • Varenr.:
    7522021900
  • EAN nr.:
    3389110490800
  • Typenr.:
    LC2K0601P7
pr. stk. inkl. moms
1.128,00 kr.

Måske interessant?

Beskrivelse

TeSys K LC2K0601P7 er en 3-polet kontaktor til reversering med en mærkestrøm på 6 A i AC-3-drift ved 400 V. Den har tre sluttende hovedkontakter og én brydende hjælpekontakt. Spolen drives med 230 V AC ved 50 eller 60 Hz.

Elektriske data

  • Nominel drifteffekt: 2,2 kW i AC-3 ved 400 V.
  • Nominel drifteffekt NEMA: 2,24 kW.
  • Driftsspænding: 440 V AC ved 50 og 60 Hz.
  • Betjeningsspænding: 230 V AC ved 50 og 60 Hz.
  • 3 sluttende hovedkontakter, 0 brydende hovedkontakter, 0 sluttende hjælpekontakter og 1 brydende hjælpekontakt.
  • Kapslingsklasse IP20. Beskyttelsesgrad NEMA er angivet som Andet.
  • Mål: 90 mm bred, 58 mm høj og 57 mm dyb.

Strømværdier og sikringer

  • AC-3-strøm i effektkredsen: 15 A.
  • Effektkreds ved højst 50 °C: 40 A i 3 min., 45 A i 1 min., 60 A i 30 sek., 80 A i 10 sek., 85 A i 5 sek. og 90 A i 1 sek.
  • Effektkreds: 80 A i 1 sek. og 90 A i 500 ms i signalkredsen.
  • Anbefalet sikringsstørrelse for signalkredsen: 10 A gG i henhold til IEC 60947 og 10 A gG i henhold til VDE 0660.
  • Anbefalet sikringsstørrelse for effektkredsen: 25 A aM eller 25 A gG ved højst 440 V.

Isolationsspænding og levetid

  • Isolationsspænding for effekt- og signalkreds: 600 V i henhold til CSA C22.2 No 14 og UL 508.
  • Isolationsspænding: 690 V for effekt- og signalkreds i henhold til IEC 60947-4-1 samt 690 V for signalkredsen i henhold til IEC 60947-5-1.
  • Elektrisk holdbarhed: 0,18 Mcycles ved 20 A AC-1 og Ue ≤ 440 V; 1,3 Mcycles ved 9 A AC-3 og Ue ≤ 440 V.
  • Mekanisk holdbarhed: 5 Mcycles.
  • B10d: 1.369.863 cyklusser ved nominel belastning og 20.000.000 cyklusser ved mekanisk belastning i henhold til EN/ISO 13849-1.
  • Driftstid: 10–20 ms for åbning af NO-kontakt ved spændingsløs spole og 10–20 ms for lukning af NO-kontakt ved aktiveret spole.

Tilslutning og montage

Effekt- og styrekreds tilsluttes med skrueforbindelser. Leverandørbeskrivelsen angiver montage på plade eller skinne, mens attributdata angiver, at montageskinnemulighed ikke foreligger.

  • Én leder, massiv: 1,5–4 mm².
  • Én fleksibel leder med kabelende: 0,34–2,5 mm².
  • Én fleksibel leder uden kabelende: 0,75–4 mm².
  • To massive ledere: 1,5–4 mm².
  • To fleksible ledere med kabelender: 0,34–1,5 mm².
  • To fleksible ledere uden kabelender: 0,75–4 mm².
  • Tilspændingsmoment: 1,3 N·m. Angivne værktøjer er Philips-skruetrækker nr. 2 og flad skruetrækker med Ø 6 mm.

Standarder og certificeringer

Produktet er angivet i henhold til BS 5424, IEC 60947, NF C 63-110 og VDE 0660. Produktcertificeringer: CSA og UL.

Oplysninger om TeSys K-serien

TeSys K-serien omfatter reverserende og ikke-reverserende kontaktorer. Serien er angivet til kontaktorer og reverseringskontaktorer op til 7,5 kW ved 400/415 V. De angivne mærkestrømsvarianter er 6 A, 9 A og 12 A, og styrekredse fås i AC, DC, lavforbrugs-DC og lydløs udførelse. Serien har anvendelser angivet ved 2,2 kW, 4,5 kW og 5,5 kW i AC-3 og AC-4. Tilslutningsmuligheder på serien omfatter skrueklemme, Faston-stik, fjederklemme og ben til printkort. Serien er beskrevet til brug i industri, infrastruktur og bygninger, herunder enkle styresystemer, støjfølsomme zoner og sammen med udgange fra programmerbare controllere.

Specifikationer

  • Varenummer:
    7522021900
  • EAN nummer:
    3389110490800
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC2K0601P7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    90.0 mm
  • Driftsspænding AC 50 Hz:
    440 - 440 V
  • Driftsspænding AC 60 Hz:
    440 - 440 V
  • Dybde:
    57.0 mm
  • Funktion:
    Reverseringssikkerhed
  • Højde:
    58.0 mm
  • Kapslingsklasse IP:
    IP20
  • Montageskinnemulighed:
    Nej
  • Nominel drift effekt NEMA:
    2.24 kW
  • Nominel drifteffekt AC-3, 400 V:
    2.2 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    6.0 A
  • Poltal:
    3P
  • Spænding:
    230V
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    230 - 230 V
  • Spolespænding AC 60HZ:
    230 - 230 V
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
