Kontaktor TeSys D, LC1D80BD, 80 A, 3P, 1 NO + 1 NC, 24 V DC

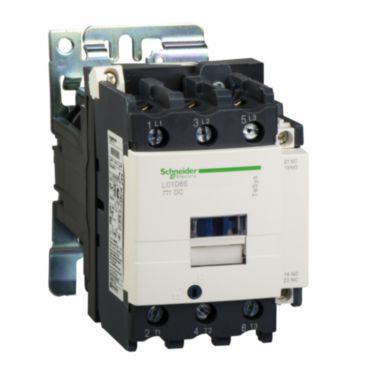

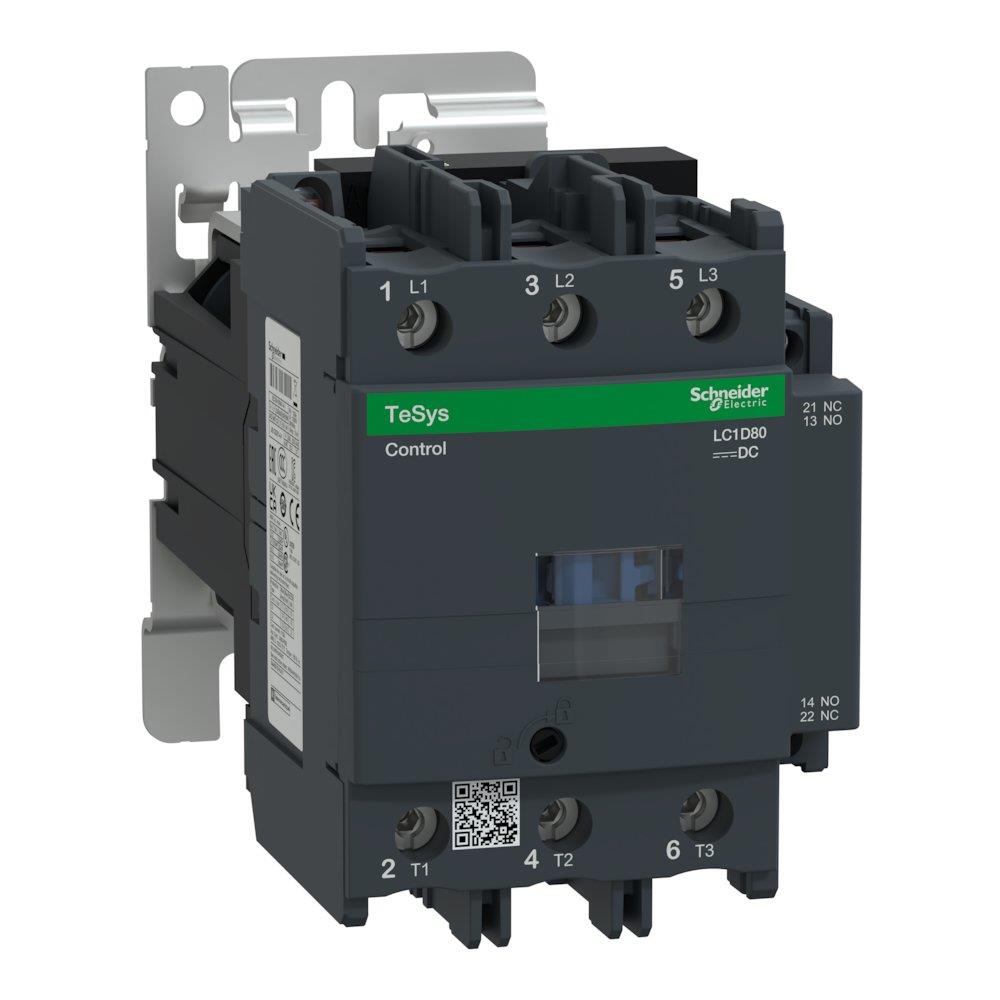

Schneider Electric TeSys D LC1D80BD-kontaktor med mørkegråt kabinet, set skråt forfra med tre poltilslutninger.Schneider Electric TeSys D LC1D80BD-kontaktor set skråt forfra med lyst frontpanel og synlige tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet TeSys D-kontaktor med 80 A mærkestrøm, 24 V DC-spole, 1 NO- og 1 NC-hjælpekontakt samt skrueforbindelse. Læs mere…
  • Varenr.:
    7522412014
  • EAN nr.:
    3389110439977
  • Typenr.:
    LC1D80BD
pr. stk. inkl. moms
3.264,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

TeSys D-kontaktor, type LC1D80BD, til motordrift og ikke-induktive belastninger. Kontaktoren har en DC-styrekreds med 24 V DC-spole og et oplyst spoleforbrug på 22 W. Hovedstrømkredsen tilsluttes med skrueforbindelse.

Specifikationer

  • Mærkestrøm ved AC-3, 400 V: 80 A
  • Nominel driftseffekt ved AC-3, 400 V: 37 kW
  • Nominel strøm ved AC-4, 400 V: 32 A
  • Nominel effekt ved AC-4, 400 V: 15 kW
  • Nominel driftstrøm ved AC-1, 400 V: 125 A
  • 3 sluttende hovedkontakter og 0 brydende NC-hovedkontakter
  • 1 NO- og 1 NC-hjælpekontakt
  • Mål: 85 mm bred, 127 mm høj og 186 mm dyb
  • Varenummer: 7522412014
  • EAN: 3389110439977

TeSys D-serien

TeSys D-serien omfatter kontaktorer til motorbelastninger og ikke-induktive belastninger. Serien dækker mærkestrømme ved AC-3, 440 V fra 9 til 150 A og maksimal mærkeeffekt for 3-fasede standardmotorer ved AC-3, 380/400 V fra 4 til 75 kW. For 3- og 4-polede kontaktorer ligger strømområdet ved AC-1 fra 25 til 200 A. Serien har clipsbare hjælpekontakter, som fås som tilbehør. Spolespændinger i serien fås fra 24 til 660 V AC og fra 12 til 440 V DC. Andre spændinger kan forespørges.

Typenummeret angiver mærkestrømmen med cifrene efter LC1D, mens den efterfølgende kode angiver spændingen. På TeSys-kontaktorer er der 1 NO- og 1 NC-hjælpekontakt. For varianter med skrueløse klemmer indsættes tallet 3 før spændingskoden; leverandørens eksempel er LC1D123B7, en 12 A kontaktor med 24 V AC og skrueløse klemmer. Denne model har skrueforbindelse.

Specifikationer

  • Varenummer:
    7522412014
  • EAN nummer:
    3389110439977
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC1D80BD
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    85.0 mm
  • Dybde:
    186.0 mm
  • Højde:
    127.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    37.0 kW
  • Nominel effekt ved AC-4, 400 V:
    15.0 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    32.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    80.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    125.0 A
  • Poltal:
    3P
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Strøm:
    80A
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
