Kontaktor TeSys D, 9 A, 2 NO + 2 NC, 24 V DC

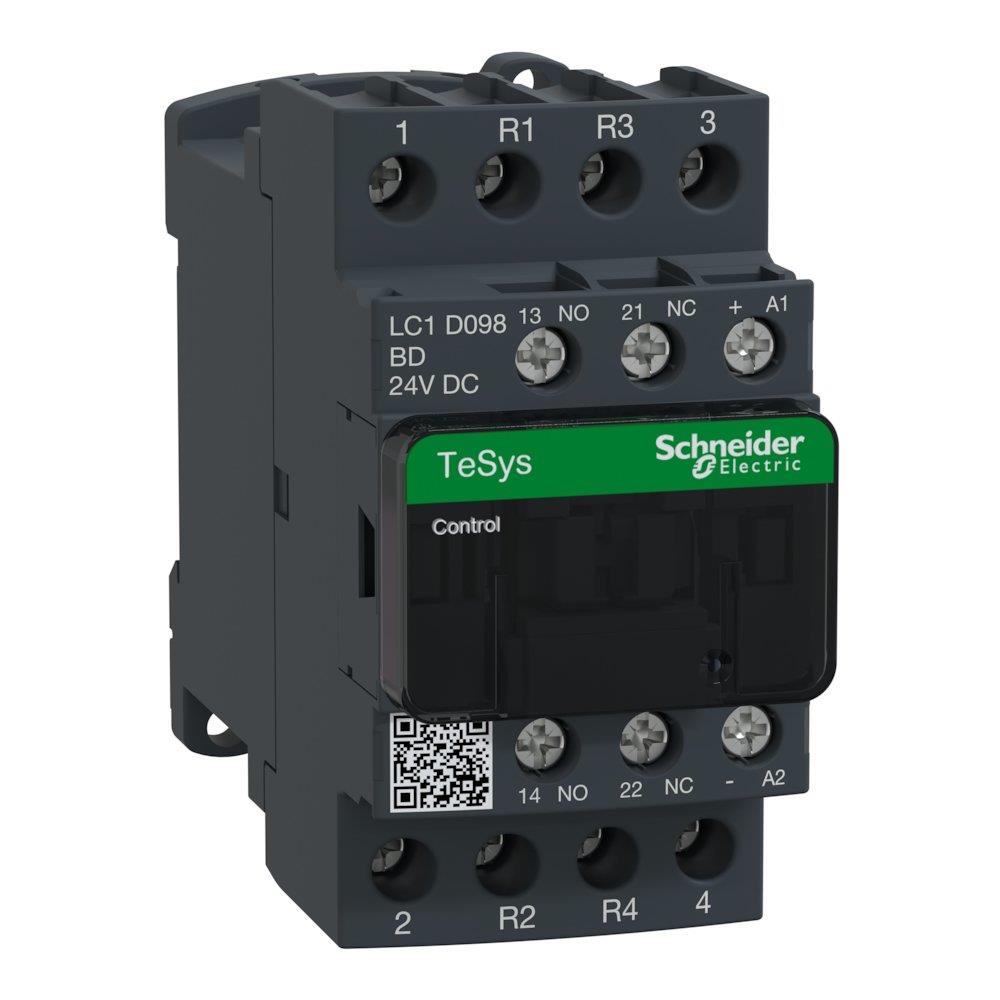

Schneider Electric TeSys D-kontaktor LC1D098BD med 9 A og 24 V DC-spole, set skråt forfra med grøn frontmærkning.Schneider Electric TeSys D-kontaktor LC1D098BD med 9 A og 24 V DC-spole, set mere direkte forfra med terminalerne synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TeSys D-kontaktor med 9 A mærkestrøm, 24 V DC-spole, 2 NO- og 2 NC-hovedkontakter samt skrueforbindelse. Læs mere…
  • Varenr.:
    7522458683
  • EAN nr.:
    3389110334104
  • Typenr.:
    LC1D098BD
pr. stk. inkl. moms
804,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

TeSys D-kontaktor, type LC1D098BD, til motordrift og ikke-induktive belastninger. Den har en 24 V DC-styrespænding, 2 sluttende (NO) og 2 brydende (NC) hovedkontakter samt én NO- og én NC-hjælpekontakt.

Mærkestrømmen er 9 A ved AC-3 og 400 V, og den nominelle driftseffekt ved AC-3 og 400 V er 4 kW. Ved AC-1 og 400 V er den nominelle driftstrøm 20 A. For AC-4 ved 400 V er værdierne angivet som 0,0 A og 0,0 kW.

Datagrundlaget angiver poltallet som 2P, mens den supplerende produktbeskrivelse betegner kontaktoren som 4-polet med 2 NO- og 2 NC-kontakter.

Specifikationer

  • Serie: TeSys D
  • Type: LC1D098BD
  • Spolespænding: 24 V DC
  • Tilslutning til hovedstrømkreds: skrueforbindelse
  • Egnet til DIN-skinnemontage: nej
  • Mål: 45 mm bred, 99 mm dyb og 85 mm høj
  • Produktnummer: 7522458683
  • EAN: 3389110334104
  • SVHC-stof over 0,1 %: bly

Oplysninger om TeSys D-serien

De følgende værdier beskriver serieoplysninger og ikke alene denne model: TeSys D-kontaktorer har mærkestrømme fra 9 til 150 A ved AC-3 og 440 V. Den maksimale mærkeeffekt for trefasede standardmotorer er fra 4 til 75 kW ved AC-3 og 380/400 V. For 3- og 4-polede kontaktorer angives AC-1-strømme fra 25 til 200 A.

Seriens spolespændinger findes ifølge leverandøren fra 24 til 660 V AC og fra 12 til 440 V DC. Hjælpekontakter kan klipses på og fås som tilbehør. Skrueløse klemmer angives med et 3-tal før spændingskoden; LC1D123B7 er leverandørens eksempel på en 12 A, 24 V AC-kontaktor med skrueløse klemmer. Andre spændinger kan forespørges.

Specifikationer

  • Varenummer:
    7522458683
  • EAN nummer:
    3389110334104
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC1D098BD
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    2.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    2.0
  • Bredde:
    45.0 mm
  • Dybde:
    99.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    85.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominel effekt ved AC-4, 400 V:
    0.0 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    0.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    20.0 A
  • Poltal:
    2P
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Strøm:
    9A
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
