- Varenr.:7522021997
- EAN nr.:3389110492514
- Typenr.:LC2K0910P7
Måske interessant?
Beskrivelse
Produktbeskrivelse

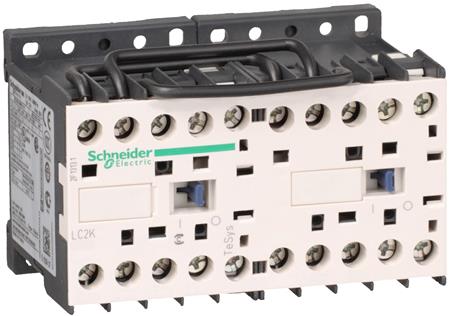

TeSys K LC2K0910P7 er en 3-polet kontaktor til reversering af motordrift med indbygget mekanisk spærring. Den har tre sluttende hovedkontakter (3 NO), én sluttende hjælpekontakt (1 NO) og ingen brydende hoved- eller hjælpekontakter (NC). Hoved- og styrekredsen tilsluttes med skrueklemmer. Effektens tilslutninger er fortrådet som standard på versionen med skrueforbindelse, og hjælpekontaktblokke kan clipses på.
Elektriske data
- Nominel driftsstrøm: 9 A ved AC-3 og 400 V.
- Nominel drifteffekt: 4 kW ved AC-3 og 400 V; NEMA-driftseffekt: 3,73 kW.
- Driftsspænding: 440 V AC ved 50 Hz og 440 V AC ved 60 Hz.
- Spolespænding: 230 V AC ved 50 Hz og 230 V AC ved 60 Hz.
- Kapslingsklasse: IP20. NEMA-beskyttelsesgrad: Andet.
- Isolationsspænding: 600 V for effekt- og signalkreds efter CSA C22.2 No 14 og UL 508; 690 V for effektkreds efter IEC 60947-4-1; 690 V for signalkreds efter IEC 60947-4-1 og IEC 60947-5-1.
Angivne strøm- og sikringsværdier
Leverandørdata angiver følgende strømværdier for effekt- og signalkredse:
- AC-3: 15 min.
- Effektkreds ved højst 50 °C: 40 A i 3 min., 45 A i 1 min., 60 A i 30 s, 80 A i 10 s, 85 A i 5 s og 90 A i 1 s.
- Signalkreds: 80 A i 1 s og 90 A i 500 ms.
- Sikringsstørrelse for signalkreds: 10 A gG efter IEC 60947 og 10 A gG efter VDE 0660.
- Sikringsstørrelse for effektkreds: 25 A aM samt 25 A gG ved højst 440 V.
Holdbarhed og drift
- Elektrisk holdbarhed: 0,18 Mcycles ved 20 A AC-1 og Ue ≤ 440 V samt 1,3 Mcycles ved 9 A AC-3 og Ue ≤ 440 V.
- Mekanisk holdbarhed: 5 Mcycles.
- Udløsningstype: mekanisk.
- Driftstid: 10–20 ms ved spændingsløs spole og åbning af NO-kontakt samt 10–20 ms ved spændingssætning af spolen og lukning af NO-kontakt.
- Sikkerhedspålidelighed efter EN/ISO 13849-1: B10d = 1.369.863 cyklusser for kontaktor med nominel belastning og B10d = 20.000.000 cyklusser for kontaktor med mekanisk belastning.
Tilslutning og montage
- Tilslutning af hoved- og styrekreds: skrueforbindelse.
- Én leder pr. klemme: massiv 1,5–4 mm²; fleksibel med kabelende 0,34–2,5 mm²; fleksibel uden kabelende 0,75–4 mm².
- To ledere pr. klemme: massive 1,5–4 mm²; fleksible med kabelender 0,34–1,5 mm²; fleksible uden kabelender 0,75–4 mm².
- Tilspændingsmoment: 1,3 N·m. Angivne skruetrækkere: Phillips nr. 2 eller flad skruetrækker med Ø 6 mm.
- Leverandørbeskrivelsen angiver skruemontage eller 35 mm DIN-skinne. Den tekniske attribut angiver samtidig montageskinnemulighed: nej.
Mål og standarder
- Mål: 57 mm dyb, 90 mm bred og 58 mm høj.
- Standarder: BS 5424, IEC 60947, NF C 63-110 og VDE 0660.
- Produktcertificeringer: CSA og UL.
TeSys K-serien og identifikation
TeSys K-serien omfatter reverserende og ikke-reverserende kontaktorer med nominelle strømværdier på 6 A, 9 A og 12 A. Serien omfatter kontaktorer op til 7,5 kW ved 400/415 V og anvendelser på 2,2 kW, 4,5 kW og 5,5 kW i AC-3 og AC-4. Styrekredse fås i serien med vekselstrøm, jævnstrøm, jævnstrøm med lavt forbrug og lydløs funktion. Seriens stiktyper omfatter skrueklemme, Faston-stik, fjederklemme og printkortben. De beskrevne anvendelsesområder omfatter industri, infrastruktur og bygninger, herunder enkle styresystemer, støjfølsomme zoner og zoner, hvor hovedforsyningen forstyrres. Serien omfatter også kontaktorer med lavt forbrug, der er kompatible med udgange fra programmerbare controllere.
- Typebetegnelse: LC2K0910P7.
- Yderligere produktbetegnelse i leverandørdata: ACLC2K0910P7.
- Produktnummer: 7522021997.
- EAN: 3389110492514.
Specifikationer
-
Varenummer:7522021997
-
EAN nummer:3389110492514Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:LC2K0910P7Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal sluttende hovedkontakter:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Bredde:90.0 mm
-
Driftsspænding AC 50 Hz:440 - 440 V
-
Driftsspænding AC 60 Hz:440 - 440 V
-
Dybde:57.0 mm
-
Funktion:Reverseringssikkerhed
-
Højde:58.0 mm
-
Kapslingsklasse IP:IP20
-
Montageskinnemulighed:Nej
-
Nominel drift effekt NEMA:3.73 kW
-
Nominel drifteffekt AC-3, 400 V:4.0 kW
-
Nominelt driftstrøm le på AC-3, 400 V:9.0 A
-
Poltal:3P
-
Spænding:230V
-
Spændingstype (driftspænding):AC
-
Spændingstype for betjening:AC
-
Spolespænding 50HZ:230 - 230 V
-
Spolespænding AC 60HZ:230 - 230 V
-
Tilslutning for styrekreds:Skrueforbindelse
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Producent/forhandler:Schneider Electric
