TeSys K kontaktor til reversering, 9 A, 48 V AC, 2 x 3P + 1 NC, LC2K0901E7

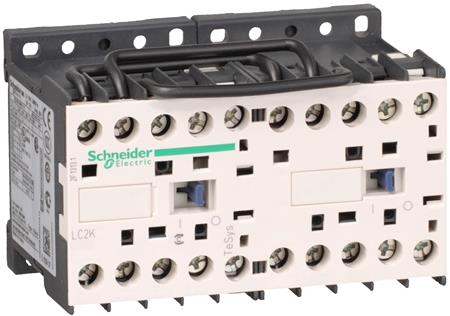

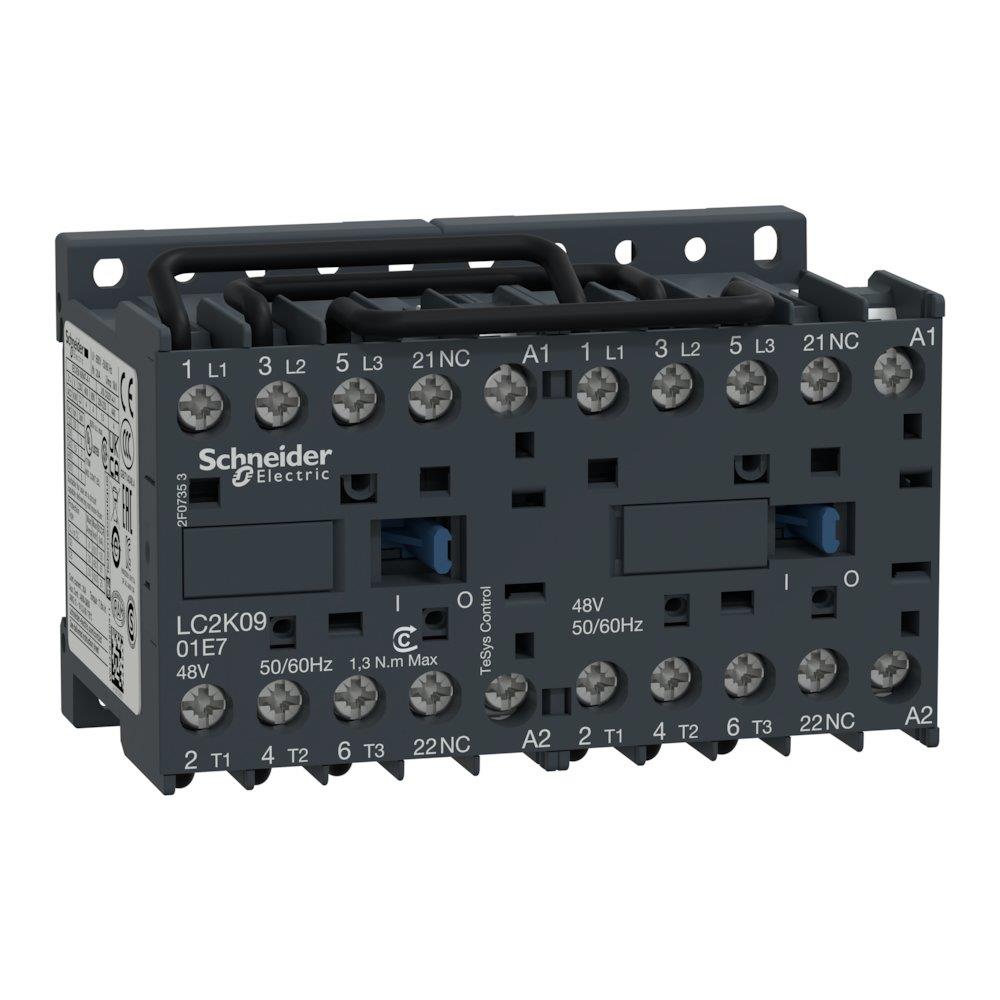

Schneider Electric TeSys K reverseringskontaktor LC2K0901E7 med 9 A og 48 V AC, set skråt forfra i mørk udførelse.Schneider Electric TeSys K reverseringskontaktor LC2K0901E7 set skråt forfra med lys front og synlige skrueklemmer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TeSys K reverserende kontaktor med 9 A AC-3, 4 kW ved 400 V, 48 V AC styrespænding, IP20 og indbygget mekanisk spærring. Læs mere…
  • Varenr.:
    7522022051
  • EAN nr.:
    3389110491876
  • Typenr.:
    LC2K0901E7
pr. stk. inkl. moms
1.001,00 kr.

Måske interessant?

Beskrivelse

TeSys K kontaktor til reversering af motordrift med 48 V AC betjening. Kontaktoren har 3 sluttende hovedkontakter, 1 brydende hjælpekontakt og indbygget mekanisk spærring. Reverseringsudførelsen er angivet som 2 x 3P + 1 NC.

Specifikationer

  • Nominel driftsstrøm: 9 A ved AC-3, 400 V.
  • Nominel driftseffekt: 4 kW ved AC-3, 400 V og 3,73 kW efter NEMA.
  • Poltal: 3P. Hovedkontakter: 3 sluttende og 0 brydende. Hjælpekontakter: 0 sluttende og 1 brydende.
  • Styrespænding: 48 V AC. Driftsspænding: AC.
  • Kapslingsklasse: IP20. NEMA-beskyttelsesgrad: Andet.
  • Mål: 90 mm bred, 58 mm høj og 57 mm dyb.
  • Afprøvning ved AC-1: 20 A ved Ue ≤ 440 V, elektrisk holdbarhed 0,18 Mcycles. Ved AC-3: 9 A ved Ue ≤ 440 V, elektrisk holdbarhed 1,3 Mcycles.
  • Mekanisk holdbarhed: 5 Mcycles. Aflastningstype: mekanisk.

Belastningsdata og sikringer

Leverandørdata angiver AC-3 = 15 min samt følgende strøm- og tidsværdier for effekt- og signalkredse ved ≤ 50 °C, hvor temperaturen er angivet:

  • Effektkreds: 40 A i 3 min, 45 A i 1 min, 60 A i 30 s, 80 A i 10 s, 85 A i 5 s og 90 A i 1 s.
  • Signalkreds: 80 A i 1 s og 90 A i 500 ms.
  • Sikringsstørrelser: 10 A gG til signalkredsen efter IEC 60947 og VDE 0660; 25 A aM til effektkredsen samt 25 A gG ved ≤ 440 V til effektkredsen.

Isolationsspænding og standarder

  • Isolationsspænding: 600 V for effekt- og signalkreds efter CSA C22.2 No 14 og UL 508.
  • Isolationsspænding: 690 V for effektkredsen efter IEC 60947-4-1 og for signalkredsen efter IEC 60947-4-1 og IEC 60947-5-1.
  • Standarder: BS 5424, IEC 60947, NF C 63-110 og VDE 0660.
  • Produktcertificeringer: CSA og UL.
  • B10d: 1.369.863 kredsløb for kontaktoren ved nominel belastning og 20.000.000 kredsløb ved mekanisk belastning, efter EN/ISO 13849-1.

Tilslutning og montering

Hovedstrømkreds og styrekreds tilsluttes med skrueforbindelser. Kontaktoren kan monteres på plade eller skinne; serien er angivet til DIN-skinne på 35 mm. For versionen med skrueforbindelse er effektforbindelserne fortrådet som standard. Hjælpekontaktblokke kan clipses på.

  • Tilslutningsklemmer, 1 kabel: massiv leder 1,5–4 mm²; fleksibel leder med kabelende 0,34–2,5 mm²; fleksibel leder uden kabelende 0,75–4 mm².
  • Tilslutningsklemmer, 2 kabler: massiv leder 1,5–4 mm²; fleksibel leder med kabelende 0,34–1,5 mm²; fleksibel leder uden kabelende 0,75–4 mm².
  • Tilspændingsmoment: 1,3 N·m. Angivne værktøjer: Philips-skruetrækker nr. 2 eller flad skruetrækker Ø 6 mm.
  • Driftstid: 10–20 ms ved deaktiveret spole og åbning af NO-kontakt samt 10–20 ms ved aktiveret spole og lukning af NO-kontakt.

Anvendelse

Kontaktoren er beregnet til reversering af motordrift. TeSys K-serien omfatter reverserende og ikke-reverserende kontaktorer i 6 A, 9 A og 12 A-udførelser. Serien er angivet til brug i industri, infrastruktur og bygninger samt i enkle styresystemer. Den beskrives også til støjfølsomme områder eller installationer, hvor hovedforsyningen forstyrres, og som kompatibel med udgange fra programmerbare controllere.

Identifikation

  • Typebetegnelse: LC2K0901E7.
  • Produktnummer: 7522022051.
  • EAN: 3389110491876.
  • Oprindelsesland: FR.

Specifikationer

  • Varenummer:
    7522022051
  • EAN nummer:
    3389110491876
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC2K0901E7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    90.0 mm
  • Dybde:
    57.0 mm
  • Funktion:
    Reverseringssikkerhed
  • Højde:
    58.0 mm
  • Kapslingsklasse IP:
    IP20
  • Nominel drift effekt NEMA:
    3.73 kW
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Poltal:
    3P
  • Spænding:
    48V
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
