Kontaktor AF09Z-22-00-30, 24 V DC, 2 NO + 2 NC

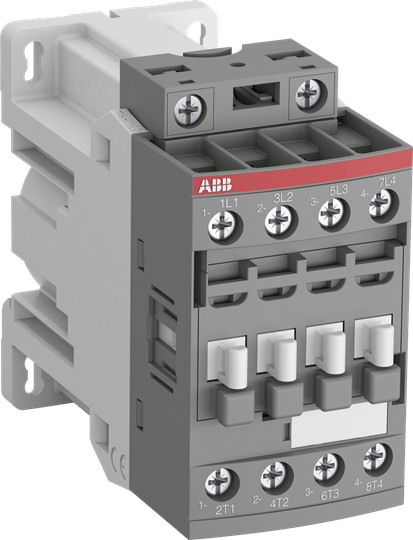

ABB AF09Z-22-00-30-kontaktor i grå, set skråt forfra med skrueklemmer og hvide kontaktdele synlige.ABB AF09Z-22-00-30-kontaktor set fra en højere skrå vinkel, så oversiden og de fire frontklemmer ses tydeligt.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
AFZ-kontaktor med 24 V DC-styring, 2 NO- og 2 NC-hovedkontakter samt skrueklemmer. Nominel effekt 4 kW ved AC-3, 400 V. Læs mere…
  • Varenr.:
    5401028912
  • EAN nr.:
    3471523116696
  • Typenr.:
    1SBL136501R3000, AF09Z-22-00-30 24VDC
pr. stk. inkl. moms
564,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Kontaktor til motorer og belastninger

AF09Z-22-00-30 er en AFZ-kontaktor til kobling af motorer samt let induktive og ikke-induktive belastninger. Modellen har en elektronisk spolegrænseflade og indbygget overspændingsbeskyttelse. AFZ-kontaktorer kan modstå korte spændingsfald.

Tekniske data

  • Typebetegnelse: 1SBL136501R3000
  • Styring: DC, 24 V
  • Hovedkontakter: 2 NO og 2 NC
  • Hjælpekontakter: 0 NO og 0 NC
  • Nominel driftsstrøm ved AC-3, 400 V: 9 A
  • Nominel driftsstrøm ved AC-1, 400 V: 25 A ved 40 °C
  • Nominel driftseffekt ved AC-3, 400 V: 4,0 kW
  • Driftsspænding: 690 V AC ved 50 og 60 Hz
  • Tilslutning i hovedstrømkredsen: skrueforbindelse
  • Mål: 45 mm bred, 86 mm høj og 97 mm dyb
  • Ikke egnet til DIN-skinnemontage

Funktioner i AFZ-serien

AFZ-seriens elektroniske spolegrænseflade er beregnet til brug med et bredt styrespændingsområde. Modeller med spolekode -21 kan styres direkte via 24 V DC PLC-udgange på 500 mA og har en holdeeffekt på 1,7 W. Integrerede eller eftermonterede NC-hjælpekontakter i serien er tvangsførte i henhold til IEC 60947-5-1, bilag L. Der findes desuden tilbehør til serien.

Attributdataene angiver også spolespænding på 24 V AC ved 50 og 60 Hz.

Specifikationer

  • Varenummer:
    5401028912
  • EAN nummer:
    3471523116696
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL136501R3000, AF09Z-22-00-30 24VDC
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    2.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal sluttende hovedkontakter:
    2.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    97.0 mm
  • Egnet til DIN-skinnemontage:
    False
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    25.0 A
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    24 - 24 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
