Kontaktor AF09Z-30-01-30, 3-polet, 4 kW, 24 V DC

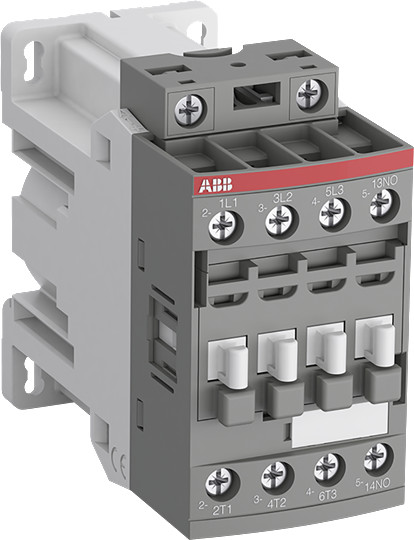

ABB AF09Z-30-01-30 er en grå, 3-polet kontaktor med synlige skrueklemmer og hvide kontaktdele, set skråt forfra.ABB AF09Z-30-01-30 kontaktor set fra en højere vinkel med tydelige skrueklemmer øverst og nederst.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
3-polet AFZ-kontaktor med 24 V DC-spole, 9 A ved AC-3/400 V, 4 kW og én NC-hjælpekontakt. Til motorer og let induktive eller ikke-induktive belastninger. Læs mere…
  • Varenr.:
    5401029462
  • EAN nr.:
    3471523113398
  • Typenr.:
    1SBL136001R3001, AF09Z-30-01-30 24VDC
pr. stk. inkl. moms
459,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

AF09Z-30-01-30 er en 3-polet AFZ-kontaktor med elektronisk spolegrænseflade og 24 V DC-styrespænding. Den er beregnet til kobling af motorer samt let induktive eller ikke-induktive belastninger.

Tekniske data

  • Nominel driftstrøm: 9 A ved AC-3, 400 V
  • Nominel drifteffekt: 4 kW ved AC-3, 400 V
  • Nominel driftstrøm: 25 A ved AC-1, 400 V
  • Nominel driftseffekt NEMA: 1,491 kW
  • Spolespænding: 24 V DC
  • Driftsspænding: 690 V AC ved 50 eller 60 Hz
  • 3 sluttende hovedkontakter og 0 brydende hovedkontakter (NC)
  • 1 NC-hjælpekontakt og 0 NO-hjælpekontakter
  • Skrueforbindelse til hovedstrømkredsen
  • Mål: 45 mm bred, 86 mm høj og 97 mm dyb
  • Ikke egnet til DIN-skinnemontage

Funktioner i AFZ-serien

Den elektroniske spolegrænseflade understøtter et bredt styrespændingsområde og kan håndtere udsving i styrespændingen. AFZ-kontaktorer kan modstå korte spændingsfald og har indbygget overspændingsbeskyttelse. Integrerede og eftermonterede NC-hjælpekontakter er konstrueret som tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L.

AFZ-kontaktorer med spolekode -21 kan styres direkte via 24 V DC PLC-udgange på 500 mA og har en holdeeffekt på 1,7 W. Dette gælder modeller med spolekode -21. Sortimentet omfatter desuden tilbehør.

Specifikationer

  • Varenummer:
    5401029462
  • EAN nummer:
    3471523113398
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL136001R3001, AF09Z-30-01-30 24VDC
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    97.0 mm
  • Egnet til DIN-skinnemontage:
    False
  • Højde:
    86.0 mm
  • Nominel drift effekt NEMA:
    1.491 kW
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    25.0 A
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    24 - 24 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
