Kontaktor AF09Z-40-00-30, 4-polet, 24 V DC

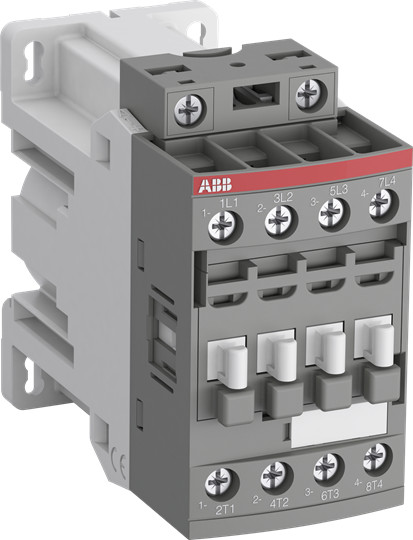

ABB AF09Z-40-00-30-kontaktor set skråt forfra med synlige tilslutningsskruer og hvide kontaktdele.ABB AF09Z-40-00-30-kontaktor set skråt fra en anden vinkel, hvor monteringspladen og terminalerne ses.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
4-polet AFZ-kontaktor med 24 V DC-betjening, fire sluttende hovedkontakter og skrueforbindelser. Til AC-3-drift ved 400 V, 9 A. Læs mere…
  • Varenr.:
    5401029157
  • EAN nr.:
    3471523115897
  • Typenr.:
    1SBL136201R3000, AF09Z-40-00-30 24VDC
pr. stk. inkl. moms
530,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

AF09Z-40-00-30 er en 4-polet AFZ-kontaktor med 24 V DC-betjening og skrueforbindelser til hovedstrømkredsen. Den er beregnet til kobling af motorer samt let induktive og ikke-induktive belastninger.

Tekniske specifikationer

  • Fire sluttende hovedkontakter og ingen brydende hovedkontakter.
  • Ingen integrerede NO- eller NC-hjælpekontakter.
  • Nominel driftsstrøm: 9 A ved AC-3 og 400 V.
  • Nominel driftseffekt: 4 kW ved AC-3 og 400 V.
  • Nominel driftsstrøm: 25 A ved AC-1 og 400 V, ved 40 °C.
  • Driftsspænding: 690 V AC ved 50 Hz og 60 Hz.
  • Betjeningstype: DC. Spolespændingen er 24 V DC; specifikationerne angiver også 24 V ved 50 Hz og 60 Hz.
  • Mål: 45 mm bred, 86 mm høj og 97 mm dyb.
  • Ikke egnet til DIN-skinnemontage.

Funktioner i AFZ-serien

AFZ-kontaktorer har en elektronisk spolegrænseflade, der kan anvendes med et bredt styrespændingsområde, og serien kan modstå korte spændingsfald. Modeller med spolekode -21 kan styres direkte via 24 V DC PLC-udgange på 500 mA og har en holdeeffekt på 1,7 W. Dette produkt har typebetegnelsen AF09Z-40-00-30.

NC-hjælpekontakter, integrerede eller eftermonterede, er i AFZ-serien konstrueret som tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L. Serien har desuden indbygget overspændingsbeskyttelse, og der findes yderligere tilbehør.

Identifikation

  • Typebetegnelse: 1SBL136201R3000, AF09Z-40-00-30 24VDC.
  • Produktnummer: 5401029157.
  • EAN: 3471523115897.

Specifikationer

  • Varenummer:
    5401029157
  • EAN nummer:
    3471523115897
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL136201R3000, AF09Z-40-00-30 24VDC
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal sluttende hovedkontakter:
    4.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    97.0 mm
  • Egnet til DIN-skinnemontage:
    False
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    24 - 24 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
