Kontaktor AF12Z-30-10-30, 3-polet, 5,5 kW, 400 V AC, 24 V DC

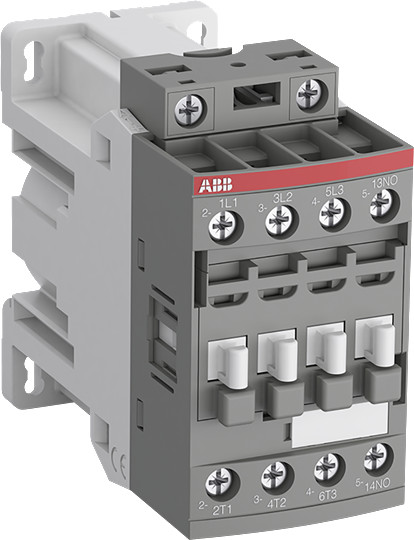

ABB AF12Z-30-10-30-kontaktor, 3-polet og 5,5 kW, set skråt forfra med skrueklemmer og hvide betjeningsdele.ABB AF12Z-30-10-30-kontaktor med 24 V DC-spole, set fra en anden skrå vinkel med terminalmærkningerne synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet AFZ-kontaktor til motorer og let induktive eller ikke-induktive belastninger. 5,5 kW ved 400 V AC, 24 V DC og én NO-hjælpekontakt. Læs mere…
  • Varenr.:
    5401029215
  • EAN nr.:
    3471523113596
  • Typenr.:
    1SBL156001R3010, AF12Z-30-10-30 24VDC
pr. stk. inkl. moms
561,00 kr.

Måske interessant?

Beskrivelse

AF12Z-30-10-30 er en AFZ-kontaktor til kobling af motorer samt let induktive eller ikke-induktive belastninger. Den har en elektronisk spolegrænseflade, der kan håndtere en bred styrespænding og udsving i styrespændingen. Kontaktoren har indbygget overspændingsbeskyttelse og kan modstå korte spændingsfald.

Elektriske specifikationer

  • 3 sluttende hovedkontakter og ingen brydende hovedkontakter (NC).
  • 1 sluttende hjælpekontakt (NO) og ingen brydende hjælpekontakter (NC).
  • Nominel driftseffekt: 5,5 kW ved AC-3, 400 V.
  • Nominel driftsstrøm: 12 A ved AC-3, 400 V og 28 A ved AC-1, 400 V.
  • Nominel driftseffekt efter NEMA: 3,729 kW.
  • Driftsspænding: 690 V AC ved både 50 Hz og 60 Hz.
  • Betjeningstype: DC. Spolespændingen er angivet som 24 V DC samt 24 V ved 50 Hz og 24 V AC ved 60 Hz.
  • Lavindkoblingseffekt: 250 mA ved 24 V DC.
  • Hovedstrømkredsens tilslutning sker med skrueforbindelse.

Funktioner og tilbehør

For AFZ-kontaktorer med spolekode -21 angives mulighed for direkte styring via 24 V DC PLC-udgange på 500 mA samt en holdeeffekt på 1,7 W. Oplysningerne gælder kontaktorer med denne spolekode. I AFZ-serien er integrerede eller eftermonterede NC-hjælpekontakter konstrueret som tvangsførte i henhold til IEC 60947-5-1, bilag L. Der findes desuden tilbehør til serien.

Mål og montering

  • Bredde: 45 mm.
  • Højde: 86 mm.
  • Dybde: 97 mm.
  • Angivet som ikke egnet til DIN-skinnemontage.

Identifikation

  • Typenummer: 1SBL156001R3010.
  • Modelbetegnelse: AF12Z-30-10-30 24VDC.

Specifikationer

  • Varenummer:
    5401029215
  • EAN nummer:
    3471523113596
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL156001R3010, AF12Z-30-10-30 24VDC
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    97.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drift effekt NEMA:
    3.729 kW
  • Nominel drifteffekt AC-3, 400 V:
    5.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    12.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    28.0 A
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    24 - 24 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
