Kontaktor AF146-30-22-31, 3-polet, 75 kW, 400 V AC, AC/DC-styring, PLC-indgang

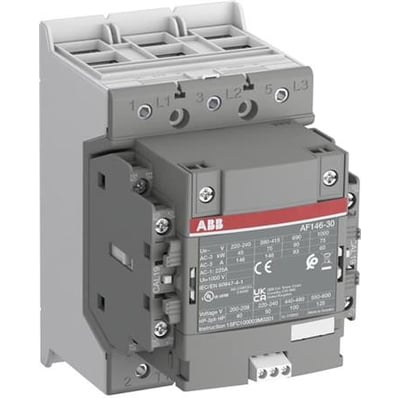

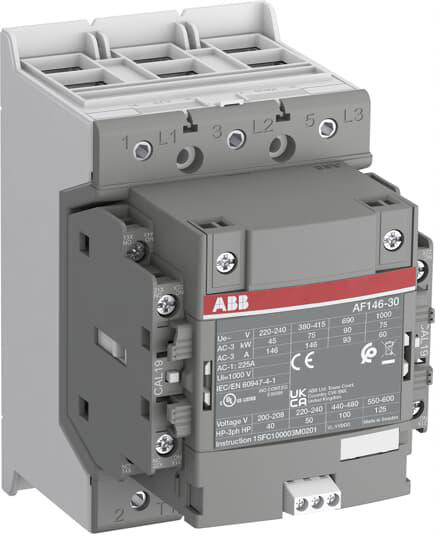

ABB AF146-30-22-31 er en grå 3-polet kontaktor med skrueklemmer og synlig frontmærkning.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet kontaktor med 75 kW AC-3 ved 400 V, 146 A AC-3 og AC/DC-styring. Spolespænding: 24–60 V AC eller 20–60 V DC. Læs mere…
  • Varenr.:
    5401029689
  • EAN nr.:
    7320500560464
  • Typenr.:
    1SFL467001R3122, AF146-30-22-31
pr. stk. inkl. moms
3.955,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til motorer og belastninger

AF146-30-22-31 er en 3-polet kontaktor med AC/DC-styring og skrueforbindelse til hovedstrømkredsen. Den er beregnet til kobling af motorer samt let induktive og ikke-induktive belastninger. Modellen er angivet med PLC-indgang.

  • Nominel driftseffekt: 75 kW ved AC-3, 400 V
  • Nominel driftstrøm: 146 A ved AC-3, 400 V
  • Nominel driftstrøm: 225 A ved AC-1, 400 V
  • Nominel driftseffekt: 37,29 kW efter NEMA
  • Driftsspænding: 1000 V AC ved 50 Hz og 60 Hz
  • 3 sluttende hovedkontakter og 0 brydende hovedkontakter
  • 2 sluttende og 2 brydende hjælpekontakter

Spænding og tilslutning

Spolespændingen er 24–60 V AC ved både 50 Hz og 60 Hz samt 20–60 V DC. Hovedstrømkredsen tilsluttes med skrueforbindelse.

AF-serien omfatter kontaktorer fra AF116 til AF750 med driftseffekter fra 55 til 400 kW AC-3 ved 400 V. Serien har AC/DC-styring, og fire spoler dækker styrespændinger fra 20 til 500 V DC og fra 24 til 500 V AC. AF116 til AF370 fås også i versioner, der kan styres direkte fra PLC; fra AF400 og opefter er PLC-indgang standard.

Mål og montering

  • Højde: 150 mm
  • Bredde: 110 mm
  • Dybde: 138,5 mm
  • Ikke egnet til DIN-skinnemontage

Tilbehør

Kompatibelt tilbehør omfatter op til 2 højre- og venstremonterede 2-polede hjælpekontakter samt terminaldæksler, ledningshjælpemidler og låseled.

Specifikationer

  • Varenummer:
    5401029689
  • EAN nummer:
    7320500560464
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SFL467001R3122, AF146-30-22-31
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal hjælpekontakter som er NC:
    2.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    110.0 mm
  • Driftsspænding AC 50 Hz:
    1000 - 1000 V
  • Driftsspænding AC 60 Hz:
    1000 - 1000 V
  • Dybde:
    138.5 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    150.0 mm
  • Nominel drift effekt NEMA:
    37.29 kW
  • Nominel drifteffekt AC-3, 400 V:
    75.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    146.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    225.0 A
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    24 - 60 V
  • Spolespænding AC 60HZ:
    24 - 60 V
  • Spolespænding DC:
    20 - 60 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
