Kontaktor AF16Z-22-00-30, 4-polet, 2NO+2NC, 24 V DC

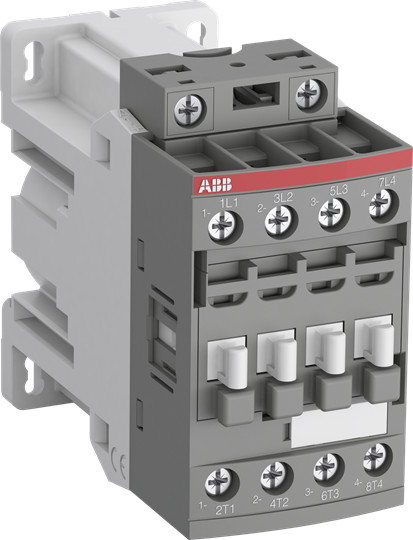

Grå ABB AF16Z-22-00-30-kontaktor set skråt forfra med synlig side og skrueterminaler, 4-polet med 2 NO og 2 NC.ABB AF16Z-22-00-30-kontaktor set mere direkte forfra med fire hvide kontaktdele og rækker af skrueterminaler.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet AFZ-kontaktor til motorer og let induktive eller ikke-induktive belastninger. Har 2 NO- og 2 NC-hovedkontakter samt 24 V DC-styrespænding. Læs mere…
  • Varenr.:
    5401029406
  • EAN nr.:
    3471523116795
  • Typenr.:
    1SBL176501R3000, AF16Z-22-00-30 24VDC
pr. stk. inkl. moms
708,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til motor- og andre belastninger

AF16Z-22-00-30 er en 4-polet AFZ-kontaktor til kobling af motorer samt let induktive eller ikke-induktive belastninger. Den har en elektronisk spolegrænseflade, der understøtter et bredt styrespændingsområde. AFZ-kontaktorer kan modstå korte spændingsfald og har indbygget overspændingsbeskyttelse.

Kontakter og elektriske data

  • 2 sluttende (NO) og 2 brydende (NC) hovedkontakter
  • 0 NO- og 0 NC-hjælpekontakter
  • Nominel driftsstrøm AC-1: 30 A ved 400 V; produktbetegnelsen angiver 40 °C
  • Nominel driftsstrøm AC-3: 18 A ved 400 V
  • Nominel driftseffekt AC-3: 7,5 kW ved 400 V
  • Driftsspænding: 690 V AC ved 50 Hz og 60 Hz
  • Betjeningstype: DC. Spolespænding: 24 V DC; dataene angiver også 24 V ved 50 Hz og 60 Hz
  • Hovedstrømkreds med skrueforbindelse
  • Ikke egnet til DIN-skinnemontage

Udførelse og mål

  • Bredde: 45 mm
  • Højde: 86 mm
  • Dybde: 97 mm
  • Typebetegnelse: 1SBL176501R3000
  • Produktnummer: 5401029406
  • EAN: 3471523116795

NC-hjælpekontakter, integrerede eller eftermonterede i AFZ-serien, er konstrueret som tvangsførte i henhold til IEC 60947-5-1, bilag L. For AFZ-kontaktorer med spolekode -21 angives direkte styring via 24 V DC, 500 mA PLC-udgange og en holdeeffekt på 1,7 W. Denne model har typebetegnelsen AF16Z-22-00-30.

Specifikationer

  • Varenummer:
    5401029406
  • EAN nummer:
    3471523116795
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL176501R3000, AF16Z-22-00-30 24VDC
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    2.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    2.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    97.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    18.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    30.0 A
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    24 - 24 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
