Kontaktor AF38Z-30-00-30, 3-polet, 24 V DC, 38 A, 18,5 kW

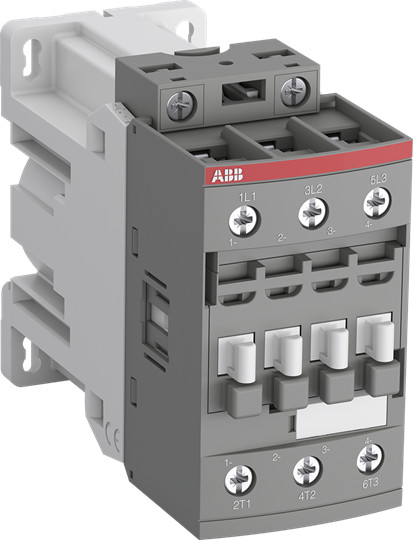

ABB AF38Z-30-00-30 kontaktor med tre poler og 24 V DC-spole, set skråt forfra med skrueklemmer synlige.ABB AF38Z-30-00-30 kontaktor med tre poler og 24 V DC-spole, set skråt forfra med venstre side og monteringsbeslag synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet AFZ-kontaktor med 24 V DC-spole, 38 A ved AC-3/400 V og 18,5 kW. Har skrueforbindelser og indbygget overspændingsbeskyttelse. Læs mere…
  • Varenr.:
    5401029299
  • EAN nr.:
    3471523114791
  • Typenr.:
    1SBL296001R3000, AF38Z-30-00-30 24VDC
pr. stk. inkl. moms
1.000,00 kr.

Måske interessant?

Beskrivelse

AF38Z-30-00-30 er en 3-polet AFZ-kontaktor til kobling af motorer samt let induktive og ikke-induktive belastninger. Den har en elektronisk spolegrænseflade og indbygget overspændingsbeskyttelse. AFZ-kontaktorerne kan modstå korte spændingsfald.

Tekniske data

  • Spolespænding og betjeningsspænding: 24 V DC.
  • Spolespænding angivet for 50 Hz og 60 Hz: 24 V.
  • Indkoblingsstrøm: 250 mA ved 24 V DC.
  • 3 sluttende hovedkontakter; 0 brydende hovedkontakter.
  • 0 NO-hjælpekontakter og 0 NC-hjælpekontakter.
  • Nominel driftstrøm ved AC-3, 400 V: 38 A.
  • Nominel drifteffekt ved AC-3, 400 V: 18,5 kW.
  • Nominel driftstrøm ved AC-1, 400 V: 50 A.
  • Nominel driftseffekt NEMA: 18,643 kW.
  • Driftsspænding: 690 V AC ved 50 Hz og 60 Hz.
  • Hovedstrømkreds med skrueforbindelse.
  • Ikke egnet til DIN-skinnemontage.
  • Mål: 45 mm bred, 86 mm høj og 106 mm dyb.

AFZ-serien og tilbehør

AFZ-seriens elektroniske spolegrænseflade kan anvendes med et bredt styrespændingsområde. Seriens integrerede eller eftermonterede NC-hjælpekontakter er konstrueret som tvangsførte i henhold til IEC 60947-5-1, bilag L. AFZ-serien omfatter også tilbehør.

For AFZ-varianter med spolekode -21 er direkte styring via 24 V DC PLC-udgange på 500 mA angivet. Holdeeffekten for disse varianter er 1,7 W. Oplysningerne gælder varianter med spolekode -21.

Identifikation

  • Typebetegnelse: 1SBL296001R3000, AF38Z-30-00-30 24VDC.
  • Produktnummer: 5401029299.
  • EAN: 3471523114791.

Specifikationer

  • Varenummer:
    5401029299
  • EAN nummer:
    3471523114791
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL296001R3000, AF38Z-30-00-30 24VDC
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    106.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drift effekt NEMA:
    18.643 kW
  • Nominel drifteffekt AC-3, 400 V:
    18.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    38.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    50.0 A
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    24 - 24 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
