Kontaktor AF38ZB-30-00K-22, 3-polet, 48–130 V AC/DC

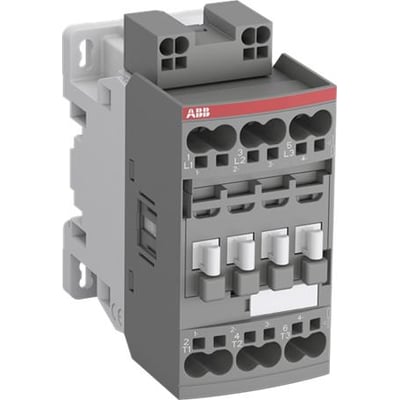

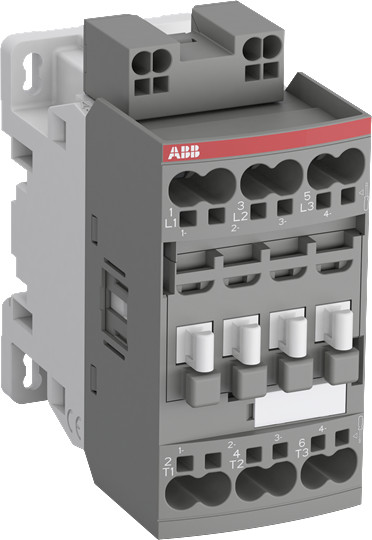

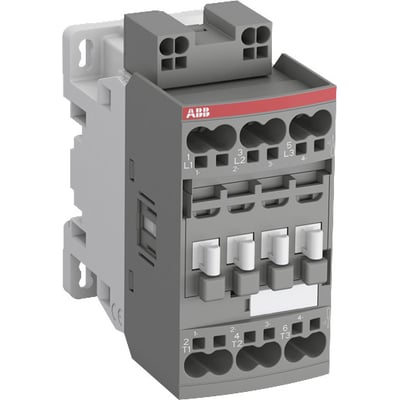

ABB AF38ZB-30-00K-22 3-polet kontaktor med gråt kabinet, set skråt forfra med tilslutningerne synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet AFZ-kontaktor til jernbaneapplikationer med fjederklemmer, 38 A AC-3 og spolespænding på 48–130 V AC/DC. Læs mere…
  • Varenr.:
    5401029753
  • EAN nr.:
    3471523010420
  • Typenr.:
    1SBL296063R2200, AF38ZB-30-00K-22
pr. stk. inkl. moms
2.922,00 kr.

Måske interessant?

Beskrivelse

Kontaktor AF38ZB-30-00K-22

Denne 3-polede AFZ-kontaktor er beregnet til jernbaneapplikationer og kan koble motorer samt let induktive og ikke-induktive belastninger. Hovedstrømkredsen tilsluttes med fjederklemmer af Push-in-typen.

Kontaktorens elektroniske spolegrænseflade understøtter et bredt styrespændingsområde. AFZ-kontaktorer kan modstå korte spændingsfald og har indbygget overspændingsbeskyttelse.

Tekniske data

  • Typebetegnelse: AF38ZB-30-00K-22
  • Typenummer: 1SBL296063R2200
  • Spændingstype for betjening: AC/DC
  • Spolespænding: 48–130 V DC samt 48–130 V AC ved 50/60 Hz
  • Driftsspænding: 690 V AC ved 50/60 Hz
  • 3 sluttende hovedkontakter og 0 brydende hovedkontakter NC
  • 0 hjælpekontakter NO og 0 hjælpekontakter NC
  • Nominel driftstrøm: 38 A AC-3 ved 400 V og 50 A AC-1 ved 400 V
  • Nominel driftseffekt: 18,5 kW AC-3 ved 400 V og 18,6425 kW NEMA
  • Mål: 45 mm bred, 92,3 mm høj og 86 mm dyb
  • Ikke egnet til DIN-skinnemontage

Funktioner i AFZ-serien

Integrerede eller eftermonterede NC-hjælpekontakter i serien er konstrueret som tvangsførte i overensstemmelse med IEC 60947-5-1, bilag L. Kontaktorer med spolekode -21 kan styres direkte via 24 V DC PLC-udgange på 500 mA og har en holdeeffekt på 1,7 W. Disse oplysninger gælder modeller med spolekode -21 og ikke nødvendigvis denne model med spolekode -22. Sortimentet omfatter desuden tilbehør.

Specifikationer

  • Varenummer:
    5401029753
  • EAN nummer:
    3471523010420
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL296063R2200, AF38ZB-30-00K-22
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    86.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    92.3 mm
  • Nominel drift effekt NEMA:
    18.6425 kW
  • Nominel drifteffekt AC-3, 400 V:
    18.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    38.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    50.0 A
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    48 - 130 V
  • Spolespænding AC 60HZ:
    48 - 130 V
  • Spolespænding DC:
    48 - 130 V
  • Tilslutningstype hovedstrømkreds:
    Fjederklemme
  • Producent/forhandler:
    ABB
