Kontaktor AFC09-30-01K-80, 3-polet, 4 kW, fjederklemme

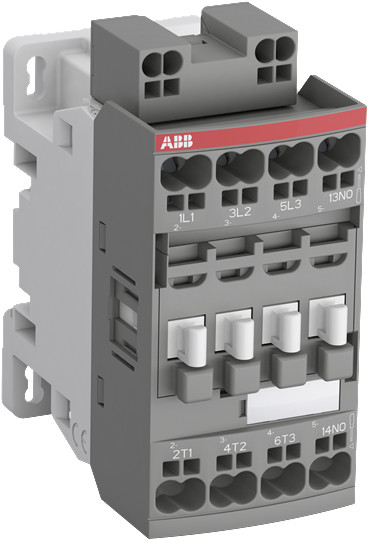

ABB AFC09-30-01K-80 kontaktor med tre poler og fjederklemmer, set skråt forfra med terminalskruer synlige.ABB AFC09-30-01K-80 kontaktor med tre poler og fjederklemmer, set skråt forfra med klemmeåbninger synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet kontaktor med 4 kW AC-3-effekt ved 400 V, 9 A AC-3, AC-styring, fjederklemmer og 1 NC-hjælpekontakt. Læs mere…
  • Varenr.:
    5401029095
  • EAN nr.:
    3471523013926
  • Typenr.:
    1SBL131005R8001, AFC09-30-01K-80
pr. stk. inkl. moms
304,00 kr.

Måske interessant?

Beskrivelse

Funktion og anvendelse

Kontaktor AFC09-30-01K-80 er en 3-polet kontaktor i AFC-serien, som omfatter modeller fra AFC09 til AFC96 med AC-3-effekt fra 4 til 45 kW ved 400 V. Kontaktoren bruges primært til styring af trefasede motorer og kan også anvendes til at styre strømkredsløb, isolering, kondensatorkobling og belysning. Serien er beregnet til strømkredsløb op til 690 V AC eller 220 V DC.

Specifikationer

  • Nominel driftseffekt: 4 kW AC-3 ved 400 V
  • Nominel driftsstrøm: 9 A AC-3 og 25 A AC-1 ved 400 V
  • NEMA-driftseffekt: 1,49 kW
  • 3 sluttende hovedkontakter og 0 brydende hovedkontakter
  • 1 NC-hjælpekontakt og 0 NO-hjælpekontakter
  • Driftsspænding: 690 V AC ved 50 Hz og 60 Hz
  • Spolespænding: 220–230 V AC ved 50 Hz, 230–240 V AC ved 60 Hz og 220–240 V DC
  • Hovedstrømkreds med fjederklemmer
  • Mål: 45 mm bred, 77 mm dyb og 92,5 mm høj
  • Ikke egnet til DIN-skinnemontage

Konstruktion og tilbehør

Kontaktorerne i AFC-serien er opbygget i blokdesign med konventionel, viklet AC-magnetspole og kan udstyres med standard AF-tilbehør. De fleksible, udskiftelige spoleterminaler gør det muligt at tilslutte ovenfra, nedefra eller fra begge sider.

Muligt tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til montering i højre eller venstre side. Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoleterminalerne A1 og A2. Alle ekstra NC-kontakter er udført som tvangsførte i henhold til IEC 60947-5-1, tillæg L. Sortimentet omfatter også andet tilbehør.

Identifikation

  • Typebetegnelse: AFC09-30-01K-80
  • Typenummer: 1SBL131005R8001
  • Produktnummer: 5401029095
  • EAN: 3471523013926

Specifikationer

  • Varenummer:
    5401029095
  • EAN nummer:
    3471523013926
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL131005R8001, AFC09-30-01K-80
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    77.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    92.5 mm
  • Nominel drift effekt NEMA:
    1.49 kW
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    25.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    220 - 230 V
  • Spolespænding AC 60HZ:
    230 - 240 V
  • Spolespænding DC:
    220 - 240 V
  • Tilslutningstype hovedstrømkreds:
    Fjederklemme
  • Producent/forhandler:
    ABB
