Kontaktor AFC09-30-01K-81, 4 kW, 3-polet, 24 V AC, fjederklemme

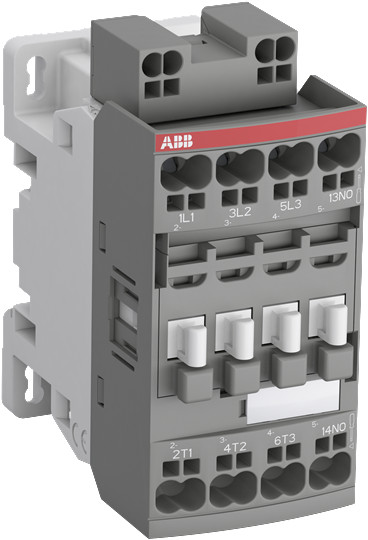

ABB AFC09-30-01K-81 kontaktor, 3-polet og 4 kW, set skråt forfra med gråt kabinet og synlige tilslutninger.ABB AFC09-30-01K-81 kontaktor, 3-polet og 4 kW, set fra en anden vinkel med åbninger til fjederklemmer og kontaktfelter synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet kontaktor med 4 kW AC-3 ved 400 V, 24 V styrespænding og 1 NC-hjælpekontakt. Tilslutning med fjederklemmer. Læs mere…
  • Varenr.:
    5401028665
  • EAN nr.:
    3471523013940
  • Typenr.:
    1SBL131005R8101, AFC09-30-01K-81
pr. stk. inkl. moms
304,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til motorstyring og andre kredsløb

AFC09-30-01K-81 er en 3-polet kontaktor i AFC-serien, der bruges til styring af trefasede motorer og andre strømkredsløb. Serien omfatter kontaktorer fra 4 til 45 kW AC-3 ved 400 V. Kontaktorerne kan også anvendes til blandt andet isolering, kondensatorkobling og belysning.

Denne model har en nominel driftseffekt på 4 kW AC-3 ved 400 V og en nominel driftstrøm på 9 A AC-3 ved 400 V. Driftstrømmen er 25 A AC-1 ved 400 V. Den nominelle driftseffekt efter NEMA er 1,49 kW.

Tekniske specifikationer

  • Model: AFC09-30-01K-81
  • Typenummer: 1SBL131005R8101
  • Spændingstype for betjening: AC
  • Angivet spolespænding: 24 V AC ved 50 Hz og 60 Hz samt 24 V DC
  • Driftsspænding: 690 V AC ved 50 Hz og 60 Hz
  • Hovedkontakter: 3 sluttende og 0 brydende
  • Hjælpekontakter: 1 NC og 0 NO
  • Tilslutning af hovedstrømkreds: fjederklemme (push-in)
  • Mål: 45 mm bred, 77 mm dyb og 92,5 mm høj
  • Ikke egnet til DIN-skinnemontage

Konstruktion og tilbehør

Kontaktoren er udført i blokkonstruktion med konventionel viklet AC-magnetspole. De fleksible, udskiftelige spoleterminaler gør det muligt at tilslutte ovenfra, nedefra eller fra begge sider. Modellen kan udstyres med standard AF-tilbehør.

Muligt tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til montering på højre eller venstre side. Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2. Alle ekstra NC-kontakter er tvangsførte i henhold til IEC 60947-5-1, tillæg L. Sortimentet omfatter også øvrigt tilbehør.

Anvendelsesområde

AFC-serien er beregnet til styring af strømkredsløb op til 690 V AC eller 220 V DC. Serien kan anvendes til motorstyring samt andre opgaver som isolering, kondensatorkobling og belysning.

Specifikationer

  • Varenummer:
    5401028665
  • EAN nummer:
    3471523013940
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL131005R8101, AFC09-30-01K-81
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    77.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    92.5 mm
  • Nominel drift effekt NEMA:
    1.49 kW
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    25.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    24 - 24 V
  • Tilslutningstype hovedstrømkreds:
    Fjederklemme
  • Producent/forhandler:
    ABB
