- Varenr.:5401029541
- EAN nr.:3471523013957
- Typenr.:1SBL131005R8110, AFC09-30-10K-81
Måske interessant?
Beskrivelse
Produktbeskrivelse

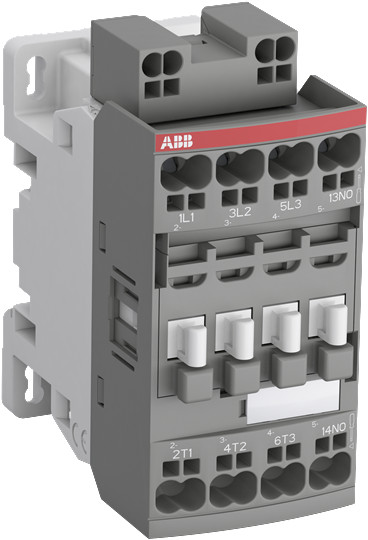

AFC09-30-10K-81 er en 3-polet kontaktor med AC-styring, beregnet til styring af trefasede motorer og strømkredsløb. Den indgår i AFC-serien, som omfatter kontaktorer fra 4 til 45 kW AC-3 ved 400 V. Serien kan anvendes til kredsløb op til 690 V AC eller 220 V DC og kan også bruges til blandt andet isolering, kondensatorkobling og belysning.
Tekniske data
- Nominel driftseffekt: 4 kW AC-3 ved 400 V
- Nominel driftstrøm: 9 A AC-3 ved 400 V og 25 A AC-1 ved 400 V
- Nominel driftseffekt NEMA: 1,49 kW
- Hovedkontakter: 3 sluttende, 0 brydende
- Hjælpekontakter: 1 NO og 0 NC
- Spolestyring: AC; spolespænding 24 V ved 50 Hz og 60 Hz. Dataene angiver også 24 V DC
- Driftsspænding: 690 V AC ved 50 Hz og 60 Hz
- Hovedstrømkredsens tilslutning: fjederklemme
- Mål: 45 mm bred, 77 mm dyb og 92,5 mm høj
- Ikke egnet til DIN-skinnemontage
- Typebetegnelser: AFC09-30-10K-81 og 1SBL131005R8110
- Produktnummer: 5401029541. EAN: 3471523013957
Konstruktion og tilbehør
Kontaktoren er udført i blokkonstruktion med konventionel, viklet AC-magnetspole. De fleksible, udskiftelige spoleterminaler giver mulighed for tilslutning ovenfra, nedefra eller fra begge sider. Kontaktoren kan udstyres med standard AF-tilbehør.
- Muligt tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til højre- eller venstremontage.
- Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoleterminalerne A1 og A2.
- Ekstra NC-kontakter er udført som tvangsførte i henhold til IEC 60947-5-1, tillæg L.
- Yderligere tilbehør indgår i AFC-seriens sortiment.
Specifikationer
-
Varenummer:5401029541
-
EAN nummer:3471523013957Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SBL131005R8110, AFC09-30-10K-81Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal sluttende hovedkontakter:3.0
-
Bredde:45.0 mm
-
Driftsspænding AC 50 Hz:690 - 690 V
-
Driftsspænding AC 60 Hz:690 - 690 V
-
Dybde:77.0 mm
-
Egnet til DIN-skinnemontage:Nej
-
Højde:92.5 mm
-
Nominel drift effekt NEMA:1.49 kW
-
Nominel drifteffekt AC-3, 400 V:4.0 kW
-
Nominelt driftstrøm le på AC-3, 400 V:9.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:25.0 A
-
Spændingstype for betjening:AC
-
Spolespænding 50HZ:24 - 24 V
-
Spolespænding AC 60HZ:24 - 24 V
-
Spolespænding DC:24 - 24 V
-
Tilslutningstype hovedstrømkreds:Fjederklemme
-
Producent/forhandler:ABB
