- Varenr.:5401029294
- EAN nr.:3471523014015
- Typenr.:1SBL131005R8810, AFC09-30-10K-88
Måske interessant?
Beskrivelse

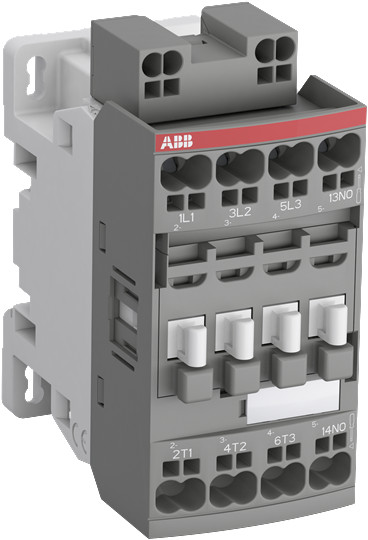

AFC09-30-10K-88 er en 3-polet kontaktor med AC-betjening og konventionel viklet AC-magnetspole. Den har en nominel driftseffekt på 4 kW AC-3 ved 400 V og er beregnet til styring af trefasede motorer og andre strømkredsløb.
Tekniske specifikationer
- Typebetegnelser: AFC09-30-10K-88 og 1SBL131005R8810
- 3 sluttende hovedkontakter og 0 brydende hovedkontakter
- 1 NO-hjælpekontakt og 0 NC-hjælpekontakter
- Nominel driftstrøm: 9 A ved AC-3, 400 V og 25 A ved AC-1, 400 V
- Nominel driftseffekt: 4 kW ved AC-3, 400 V; 1,49 kW ifølge NEMA
- Driftsspænding: 690 V AC ved både 50 Hz og 60 Hz
- Spolespænding: 230–240 V AC ved 50 Hz, 240–260 V AC ved 60 Hz og 230–260 V DC
- Tilslutning af hovedstrømkreds med fjederklemmer
- Mål: 45 mm bred, 77 mm dyb og 92,5 mm høj
- Ikke egnet til DIN-skinnemontage
Anvendelse og tilbehør
AFC-serien omfatter kontaktorer fra AFC09 til AFC96 med AC-styring og en effekt på 4–45 kW AC-3 ved 400 V. Serien kan anvendes til styring af strømkredsløb op til 690 V AC eller 220 V DC samt til blandt andet isolering, kondensatorkobling og belysning.
Kontaktoren er udført i blokkonstruktion og kan udstyres med standard AF-tilbehør. De fleksible, udskiftelige spoleterminaler giver mulighed for tilslutning ovenfra, nedefra eller fra begge sider. Tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til montering på højre eller venstre side. En ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2 fås til fronttilslutning af spolen. Seriens ekstra NC-kontakter er tvangsførte i henhold til IEC 60947-5-1, tillæg L.
Specifikationer
-
Varenummer:5401029294
-
EAN nummer:3471523014015Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SBL131005R8810, AFC09-30-10K-88Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal sluttende hovedkontakter:3.0
-
Bredde:45.0 mm
-
Driftsspænding AC 50 Hz:690 - 690 V
-
Driftsspænding AC 60 Hz:690 - 690 V
-
Dybde:77.0 mm
-
Egnet til DIN-skinnemontage:Nej
-
Højde:92.5 mm
-
Nominel drift effekt NEMA:1.49 kW
-
Nominel drifteffekt AC-3, 400 V:4.0 kW
-
Nominelt driftstrøm le på AC-3, 400 V:9.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:25.0 A
-
Spændingstype for betjening:AC
-
Spolespænding 50HZ:230 - 240 V
-
Spolespænding AC 60HZ:240 - 260 V
-
Spolespænding DC:230 - 260 V
-
Tilslutningstype hovedstrømkreds:Fjederklemme
-
Producent/forhandler:ABB
