Kontaktor AFC16-30-01K-81, 7,5 kW, 3-polet, 24 V AC

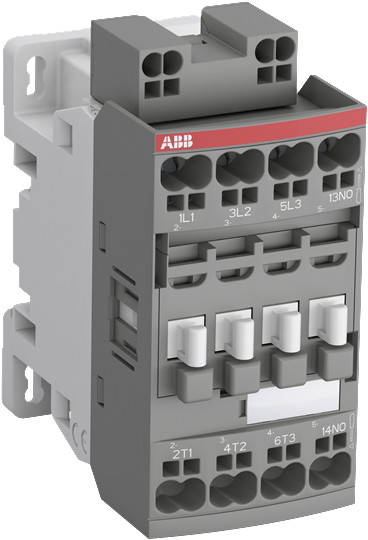

ABB AFC16-30-01K-81 kontaktor, 3-polet med 24 V AC-spole, set skråt forfra med tilslutninger og klemmer.ABB AFC16-30-01K-81 kontaktor, 3-polet med 24 V AC-spole, set fra en anden skrå vinkel med terminalåbninger og frontmærkninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet kontaktor med 24 V AC-spole, 7,5 kW AC-3 ved 400 V og fjederklemmer. Har tre sluttende hovedkontakter og én NC-hjælpekontakt. Læs mere…
  • Varenr.:
    5401029654
  • EAN nr.:
    3471523014565
  • Typenr.:
    1SBL171005R8101, AFC16-30-01K-81
pr. stk. inkl. moms
369,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

AFC16-30-01K-81 er en 3-polet kontaktor i AFC-serien, der bruges til styring af trefasede motorer og andre strømkredsløb. AFC-serien omfatter kontaktorer fra 4 til 45 kW AC-3 ved 400 V og er konstrueret med AC-styring og en konventionelt viklet AC-magnetspole.

Kontaktoren kan anvendes til strømkredsløb op til 690 V AC eller 220 V DC. Andre anvendelser omfatter isolering, kondensatorkobling og belysning.

Egenskaber og specifikationer

  • Nominel driftseffekt: 7,5 kW AC-3 ved 400 V
  • Nominel driftstrøm: 18 A AC-3 ved 400 V og 30 A AC-1 ved 400 V
  • Nominel driftseffekt NEMA: 7,457 kW
  • Driftsspænding: 690 V AC ved 50 Hz og 60 Hz
  • Spolespænding er angivet som 24 V AC ved 50 Hz og 60 Hz samt 24 V DC
  • Tre sluttende hovedkontakter og ingen brydende hovedkontakter
  • Én NC-hjælpekontakt og ingen NO-hjælpekontakter
  • Fjederklemmer til hovedstrømkredsen
  • Mål: 45 mm bred, 77 mm dyb og 92,5 mm høj
  • Ikke egnet til DIN-skinnemontage

Tilbehør og tilslutning

Kontaktoren kan udstyres med standard AF-tilbehør. Fleksible, udskiftelige spoleterminaler giver mulighed for tilslutning ovenfra, nedefra eller fra begge sider.

Det tilgængelige tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til højre- eller venstremontering. Til spoletilslutning på forsiden findes en ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2. Alle ekstra NC-kontakter er udført som tvangsførte i henhold til IEC 60947-5-1, tillæg L.

Specifikationer

  • Varenummer:
    5401029654
  • EAN nummer:
    3471523014565
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL171005R8101, AFC16-30-01K-81
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    77.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    92.5 mm
  • Nominel drift effekt NEMA:
    7.457 kW
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    18.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    30.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    24 - 24 V
  • Tilslutningstype hovedstrømkreds:
    Fjederklemme
  • Producent/forhandler:
    ABB
