Kontaktor AFC16-30-01K-84, 7,5 kW, 400 V, 3-polet, fjederklemmer

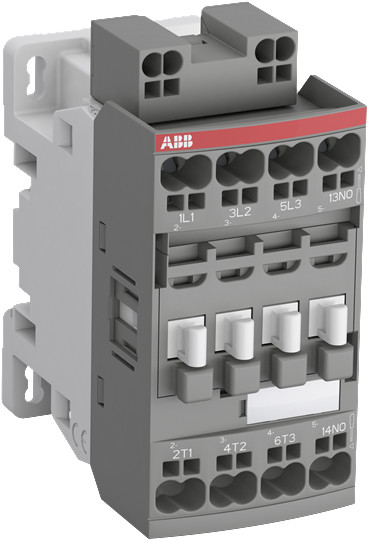

ABB AFC16-30-01K-84-kontaktor med tre poler og fjederklemmer set skråt forfra.ABB AFC16-30-01K-84-kontaktor set skråt forfra fra en anden vinkel, med tilslutningsåbningerne tydeligt synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet AFC-kontaktor med AC-styring, 7,5 kW AC-3 ved 400 V, 18 A og én NC-hjælpekontakt. Tilslutning med fjederklemmer. Læs mere…
  • Varenr.:
    5401029071
  • EAN nr.:
    3471523014589
  • Typenr.:
    1SBL171005R8401, AFC16-30-01K-84
pr. stk. inkl. moms
369,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til trefasede motorer og strømkredsløb

AFC16-30-01K-84 er en 3-polet kontaktor med AC-styring, beregnet til styring af trefasede motorer og andre strømkredsløb. Den kan også anvendes til isolering, kondensatorkobling og belysning. Modellen indgår i AFC-serien, som omfatter kontaktorer fra AFC09 til AFC96 med en effekt fra 4 til 45 kW AC-3 ved 400 V.

Tekniske data

  • Nominel driftseffekt: 7,5 kW AC-3 ved 400 V
  • Nominel driftsstrøm: 18 A AC-3 og 30 A AC-1 ved 400 V
  • Nominel driftseffekt NEMA: 7,457 kW
  • Tre sluttende hovedkontakter og ingen brydende hovedkontakter
  • Én NC-hjælpekontakt og ingen NO-hjælpekontakter
  • Driftsspænding: op til 690 V AC ved 50 og 60 Hz eller 220 V DC
  • Betjeningstype: AC. Spolespænding: 110 V ved 50 Hz og 110–120 V ved 60 Hz. Angivet spolespænding DC: 110–120 V
  • Hovedstrømkreds med fjederklemmer
  • Mål: 45 mm bred, 77 mm dyb og 92,5 mm høj
  • Ikke egnet til DIN-skinnemontage
  • Typenummer: 1SBL171005R8401

Konstruktion og tilbehør

Kontaktoren har en blokkonstruktion og en konventionel, viklet AC-magnetspole. Den kan udstyres med standard AF-tilbehør. Fleksible, udskiftelige spoleterminaler giver mulighed for tilslutning ovenfra, nedefra eller fra begge sider.

Muligt tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til montering i højre eller venstre side. Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2. Alle ekstra NC-kontakter er tvangsførte i henhold til IEC 60947-5-1, tillæg L. Sortimentet omfatter også andet tilbehør.

Specifikationer

  • Varenummer:
    5401029071
  • EAN nummer:
    3471523014589
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL171005R8401, AFC16-30-01K-84
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    77.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    92.5 mm
  • Nominel drift effekt NEMA:
    7.457 kW
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    18.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    30.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    110 - 110 V
  • Spolespænding AC 60HZ:
    110 - 120 V
  • Spolespænding DC:
    110 - 120 V
  • Tilslutningstype hovedstrømkreds:
    Fjederklemme
  • Producent/forhandler:
    ABB
