Kontaktor AFC16-30-10K-81, 7,5 kW, 400 V AC-3, 24 V AC

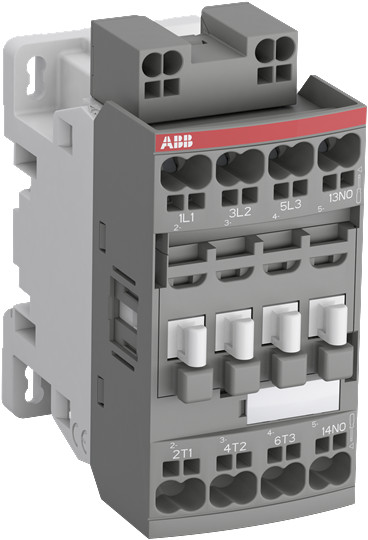

Grå ABB AFC16-30-10K-81 kontaktor set skråt forfra med synlige terminaler og betjeningsdele, til 7,5 kW og 24 V AC.ABB AFC16-30-10K-81 kontaktor set fra en anden skrå vinkel, hvor terminalåbningerne øverst og nederst ses tydeligt.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet kontaktor med 7,5 kW AC-3 ved 400 V, 18 A AC-3 og 30 A AC-1. Har fjederklemmer, 24 V AC-spole og én NO-hjælpekontakt. Læs mere…
  • Varenr.:
    5401029231
  • EAN nr.:
    3471523014572
  • Typenr.:
    1SBL171005R8110, AFC16-30-10K-81
pr. stk. inkl. moms
344,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til motorstyring og andre strømkredsløb

AFC16-30-10K-81 er en 3-polet kontaktor i AFC-serien med AC-styring. Serien omfatter kontaktorer fra AFC09 til AFC96 med en nominel effekt på 4 til 45 kW AC-3 ved 400 V. Kontaktorerne anvendes især til styring af trefasede motorer og kan også bruges til andre applikationer, herunder isolering, kondensatorkobling og belysning. Serien er beregnet til styring af strømkredsløb op til 690 V AC eller 220 V DC.

Tekniske data

  • Nominel driftseffekt: 7,5 kW AC-3 ved 400 V
  • Nominel driftstrøm: 18 A AC-3 ved 400 V og 30 A AC-1 ved 400 V
  • Nominel driftseffekt NEMA: 7,457 kW
  • 3 sluttende hovedkontakter og 0 brydende hovedkontakter
  • 1 sluttende NO-hjælpekontakt og 0 brydende NC-hjælpekontakter
  • Betjeningstype: AC
  • Oplyste spolespændinger: 24 V AC ved 50 Hz, 24 V AC ved 60 Hz samt 24 V DC
  • Driftsspænding: 690 V AC ved 50 Hz og 690 V AC ved 60 Hz
  • Tilslutning af hovedstrømkreds: fjederklemme
  • Mål: 45 mm bred, 77 mm dyb og 92,5 mm høj
  • Ikke egnet til DIN-skinnemontage

Konstruktion og tilbehør

Kontaktoren har blokkonstruktion og en konventionelt viklet AC-magnetspole. Den kan udstyres med standard AF-tilbehør. Fleksible, udskiftelige spoleterminaler giver mulighed for tilslutning ovenfra, nedefra eller fra begge sider.

Muligt tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til højre- eller venstremontage. Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2. Alle ekstra NC-kontakter i serien er udført som tvangsførte i henhold til IEC 60947-5-1, tillæg L. Sortimentet omfatter også andet tilbehør.

Identifikation

  • Typebetegnelse: 1SBL171005R8110
  • Model: AFC16-30-10K-81
  • Produktnummer: 5401029231
  • EAN: 3471523014572

Specifikationer

  • Varenummer:
    5401029231
  • EAN nummer:
    3471523014572
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL171005R8110, AFC16-30-10K-81
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    77.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    92.5 mm
  • Nominel drift effekt NEMA:
    7.457 kW
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    18.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    30.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    24 - 24 V
  • Tilslutningstype hovedstrømkreds:
    Fjederklemme
  • Producent/forhandler:
    ABB
