- Varenr.:5401029269
- EAN nr.:3471523014596
- Typenr.:1SBL171005R8410, AFC16-30-10K-84
Måske interessant?
Beskrivelse
Beskrivelse

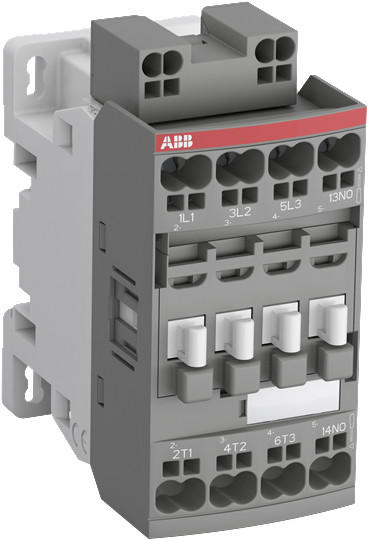

AFC16-30-10K-84 er en 3-polet kontaktor i AFC-serien, der primært bruges til styring af trefasede motorer og andre strømkredsløb. AFC-serien omfatter kontaktorer fra AFC09 til AFC96 med en effekt på 4-45 kW ved AC-3/400 V. Serien kan anvendes til strømkredsløb op til 690 V AC eller 220 V DC samt til applikationer som isolering, kondensatorkobling og belysning.
Kontaktoren har blokkonstruktion, en konventionelt viklet AC-magnetspole og fjederklemmer til hovedstrømkredsen. Den kan udstyres med standard AF-tilbehør. Kontaktoren er ikke egnet til DIN-skinnemontage.
Elektriske data
- Nominel driftseffekt: 7,5 kW ved AC-3/400 V
- Nominel driftsstrøm: 18 A ved AC-3/400 V og 30 A ved AC-1/400 V
- Nominel driftseffekt NEMA: 7,457 kW
- Driftsspænding: 690 V AC ved 50 Hz og 690 V AC ved 60 Hz
- Betjeningstype: AC
- Spolespænding: 110 V AC ved 50 Hz og 110-120 V AC ved 60 Hz
- Angivet spolespænding DC: 110-120 V
- Tre sluttende hovedkontakter og ingen brydende hovedkontakter
- Én sluttende hjælpekontakt (NO) og ingen brydende hjælpekontakter (NC)
Tilslutning og tilbehør
De fleksible, udskiftelige spoleterminaler gør det muligt at tilslutte ovenfra, nedefra eller fra begge retninger. Sortimentet af monterbart tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til højre- eller venstremontering. Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoleterminalerne A1 og A2. Monterbare ekstra NC-kontakter er tvangsførte i henhold til IEC 60947-5-1, tillæg L.
Mål og identifikation
- Bredde: 45 mm
- Højde: 92,5 mm
- Dybde: 77 mm
- Typebetegnelse: AFC16-30-10K-84
- Yderligere typebetegnelse: 1SBL171005R8410
Specifikationer
-
Varenummer:5401029269
-
EAN nummer:3471523014596Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SBL171005R8410, AFC16-30-10K-84Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal sluttende hovedkontakter:3.0
-
Bredde:45.0 mm
-
Driftsspænding AC 50 Hz:690 - 690 V
-
Driftsspænding AC 60 Hz:690 - 690 V
-
Dybde:77.0 mm
-
Egnet til DIN-skinnemontage:Nej
-
Højde:92.5 mm
-
Nominel drift effekt NEMA:7.457 kW
-
Nominel drifteffekt AC-3, 400 V:7.5 kW
-
Nominelt driftstrøm le på AC-3, 400 V:18.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:30.0 A
-
Spændingstype for betjening:AC
-
Spolespænding 50HZ:110 - 110 V
-
Spolespænding AC 60HZ:110 - 120 V
-
Spolespænding DC:110 - 120 V
-
Tilslutningstype hovedstrømkreds:Fjederklemme
-
Producent/forhandler:ABB
