- Varenr.:5401028960
- EAN nr.:3471523014893
- Typenr.:1SBL231501R8000, AFC26-22-00-80
Måske interessant?
Beskrivelse

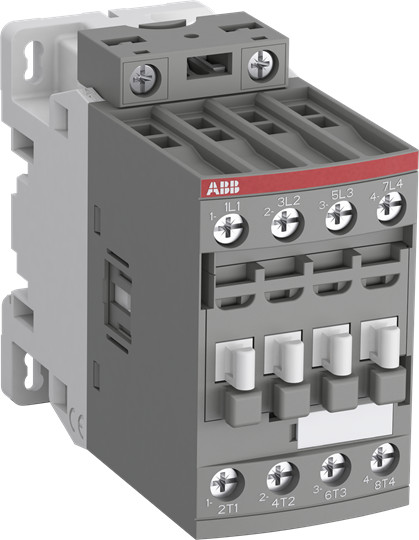

Kontaktor til styring af motorer og strømkredsløb
AFC26-22-00-80 er en kontaktor i AFC-serien, som bruges til styring af trefasetmotorer og andre strømkredsløb. Serien omfatter kontaktorer fra AFC09 til AFC96 med AC-3-effekt fra 4 til 45 kW ved 400 V. Kontaktorerne kan anvendes til strømkredsløb op til 690 V AC eller 220 V DC og til blandt andet isolering, kondensatorkobling og belysning.
AFC-seriens kontaktorer er beskrevet som kompakte kontaktorer i blokkonstruktion med konventionel, viklet AC-magnetspole. Serien omfatter 3-polede kontaktorer. Denne model har 2 sluttende (NO) og 2 brydende (NC) hovedkontakter.
Elektriske specifikationer
- Nominel driftseffekt: 11 kW ved AC-3, 400 V
- Nominel driftsstrøm: 22 A ved AC-3, 400 V
- Nominel driftsstrøm: 45 A ved AC-1, 400 V
- Driftsspænding: 690 V AC ved 50 Hz og 60 Hz
- Spolespænding: 220–230 V AC ved 50 Hz
- Spolespænding: 230–240 V AC ved 60 Hz
- Spolespænding: 220–240 V DC
- Betjening med AC-spænding
Tilslutning og tilbehør
Hovedstrømkredsen tilsluttes med skrueforbindelser. Fleksible, udskiftelige spoleterminaler giver mulighed for tilslutning ovenfra, nedefra eller fra begge retninger. Kontaktoren kan udstyres med standard AF-tilbehør.
- Muligt tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til højre- eller venstremontage.
- En ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2 fås til spoletilslutning på forsiden.
- Alle ekstra NC-kontakter er tvangsførte i henhold til IEC 60947-5-1, tillæg L.
- Modellen er angivet med 0 NO- og 0 NC-hjælpekontakter.
Mål og montering
- Bredde: 45 mm
- Højde: 86 mm
- Dybde: 101 mm
- Ikke egnet til DIN-skinnemontage
Specifikationer
-
Varenummer:5401028960
-
EAN nummer:3471523014893Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SBL231501R8000, AFC26-22-00-80Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:2.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal sluttende hovedkontakter:2.0
-
Bredde:45.0 mm
-
Driftsspænding AC 50 Hz:690 - 690 V
-
Driftsspænding AC 60 Hz:690 - 690 V
-
Dybde:101.0 mm
-
Egnet til DIN-skinnemontage:Nej
-
Højde:86.0 mm
-
Nominel drifteffekt AC-3, 400 V:11.0 kW
-
Nominelt driftstrøm le på AC-3, 400 V:22.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:45.0 A
-
Spændingstype for betjening:AC
-
Spolespænding 50HZ:220 - 230 V
-
Spolespænding AC 60HZ:230 - 240 V
-
Spolespænding DC:220 - 240 V
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Producent/forhandler:ABB
