Kontaktor AFC26-22-00-81, 4-polet, 11 kW, 2 NO + 2 NC, 24 V AC

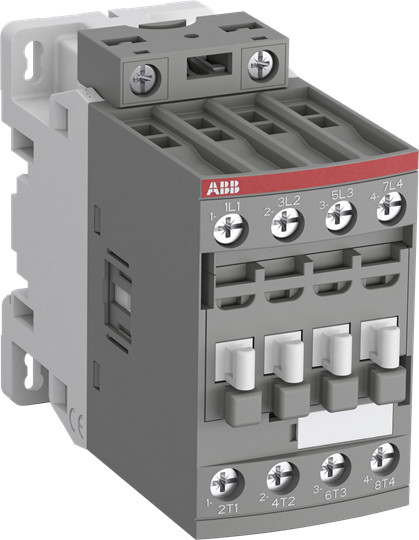

ABB AFC26-22-00-81 er en grå 4-polet kontaktor med synlige skrueklemmer og betjeningsdele på fronten.ABB AFC26-22-00-81-kontaktoren set skråt ovenfra med de fire øverste tilslutningskanaler og skrueklemmer synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet kontaktor med 24 V AC-spole, 11 kW AC-3 ved 400 V og skrueforbindelse. Til motorstyring og andre koblingsopgaver. Læs mere…
  • Varenr.:
    5401029510
  • EAN nr.:
    3471523014909
  • Typenr.:
    1SBL231501R8100, AFC26-22-00-81
pr. stk. inkl. moms
718,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til motorstyring og koblingsopgaver

AFC26-22-00-81 er en 4-polet kontaktor med 2 sluttende hovedkontakter (NO) og 2 brydende hovedkontakter (NC). Den har en nominel driftseffekt på 11 kW ved AC-3 og 400 V samt en nominel driftsstrøm på 22 A ved AC-3 og 400 V. Ved AC-1 og 400 V er den nominelle driftsstrøm 45 A.

Kontaktorerne i AFC-serien dækker 4 til 45 kW ved AC-3 og 400 V. Serien bruges især til styring af trefasede motorer samt strømkredsløb op til 690 V AC eller 220 V DC. Andre anvendelser omfatter isolering, kondensatorkobling og belysning.

Spole og tilslutning

Kontaktoren har AC-betjening og en spolespænding på 24 V AC ved både 50 og 60 Hz. Hovedstrømkredsen tilsluttes med skrueforbindelse. De fleksible, udskiftelige spoleterminaler kan tilsluttes ovenfra, nedefra eller fra begge sider. Konstruktionen er i blokform med en traditionel, viklet AC-magnetspole.

Tilbehør og udførelse

Kontaktoren kan udstyres med standard AF-tilbehør. Muligt tilbehør omfatter frontmonterede hjælpekontakter med 1 eller 4 poler samt 2-polede hjælpekontakter til højre- eller venstremontering. Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2. Ekstra NC-kontakter er tvangsførte i henhold til IEC 60947-5-1, tillæg L. Der er 0 indbyggede NO-hjælpekontakter og 0 indbyggede NC-hjælpekontakter. Andet tilbehør findes til serien.

Tekniske data

  • Type: AFC26-22-00-81
  • Nominel driftseffekt: 11 kW ved AC-3, 400 V
  • Nominel driftsstrøm: 22 A ved AC-3, 400 V
  • Nominel driftsstrøm: 45 A ved AC-1, 400 V
  • Driftsspænding: 690 V AC ved 50 og 60 Hz
  • Spolespænding: 24 V AC ved 50 og 60 Hz
  • Hovedkontakter: 2 NO og 2 NC
  • Tilslutning: Skrueforbindelse
  • Mål: 45 mm bred, 86 mm høj og 101 mm dyb
  • Egnet til DIN-skinnemontage: Nej

Specifikationer

  • Varenummer:
    5401029510
  • EAN nummer:
    3471523014909
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL231501R8100, AFC26-22-00-81
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    2.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    2.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    101.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    11.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    22.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    45.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    24 - 24 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
