- Varenr.:5401029590
- EAN nr.:3471523014916
- Typenr.:1SBL231501R8400, AFC26-22-00-84
Måske interessant?
Beskrivelse
Produktbeskrivelse

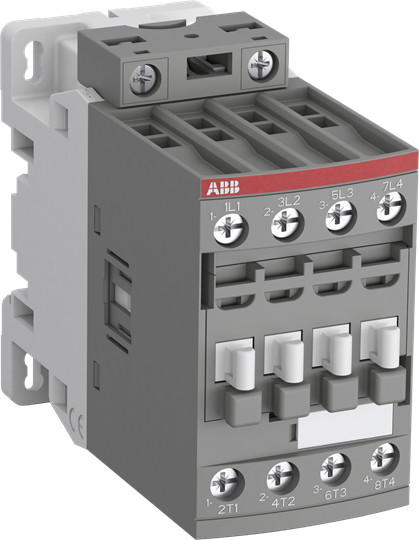

AFC26-22-00-84 er en AC-styret kontaktor med fire hovedkontakter: 2 sluttende (NO) og 2 brydende (NC). Den er beregnet til styring af trefasede motorer og andre strømkredsløb. AFC-serien omfatter kontaktorer fra AFC09 til AFC96 med en nominel drifteffekt på 4–45 kW ved AC-3 og 400 V.
Den generelle serieinformation beskriver AFC-kontaktorerne som 3-polede enheder i blokkonstruktion med konventionel, viklet AC-magnetspole. Serien kan anvendes til strømkredsløb op til 690 V AC eller 220 V DC samt til blandt andet isolering, kondensatorkobling og belysning.
Tekniske specifikationer
- Modelbetegnelser: AFC26-22-00-84 og 1SBL231501R8400
- Nominel drifteffekt ved AC-3, 400 V: 11 kW
- Nominel driftsstrøm ved AC-3, 400 V: 22 A
- Nominel driftsstrøm ved AC-1, 400 V: 45 A
- Hovedkontakter: 2 sluttende (NO) og 2 brydende (NC)
- Hjælpekontakter på produktet: 0 NO og 0 NC
- Spolespænding ved 50 Hz: 110 V AC
- Spolespænding ved 60 Hz: 110–120 V AC
- Spolespænding DC: 110–120 V
- Driftsspænding AC ved 50 og 60 Hz: 690 V
- Tilslutning af hovedstrømkreds: skrueforbindelse
- Mål: bredde 45 mm, højde 86 mm og dybde 101 mm
- Ikke egnet til DIN-skinnemontage
Tilslutning og tilbehør
Kontaktoren kan udstyres med standard AF-tilbehør. De fleksible, udskiftelige spoleterminaler giver mulighed for tilslutning ovenfra, nedefra eller fra begge retninger. Sortimentet af tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til montering i højre eller venstre side.
Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2. Alle ekstra NC-kontakter er udført som tvangsførte i henhold til IEC 60947-5-1, tillæg L. Der findes yderligere tilbehør til serien.
Specifikationer
-
Varenummer:5401029590
-
EAN nummer:3471523014916Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SBL231501R8400, AFC26-22-00-84Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:2.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal sluttende hovedkontakter:2.0
-
Bredde:45.0 mm
-
Driftsspænding AC 50 Hz:690 - 690 V
-
Driftsspænding AC 60 Hz:690 - 690 V
-
Dybde:101.0 mm
-
Egnet til DIN-skinnemontage:Nej
-
Højde:86.0 mm
-
Nominel drifteffekt AC-3, 400 V:11.0 kW
-
Nominelt driftstrøm le på AC-3, 400 V:22.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:45.0 A
-
Spændingstype for betjening:AC
-
Spolespænding 50HZ:110 - 110 V
-
Spolespænding AC 60HZ:110 - 120 V
-
Spolespænding DC:110 - 120 V
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Producent/forhandler:ABB
